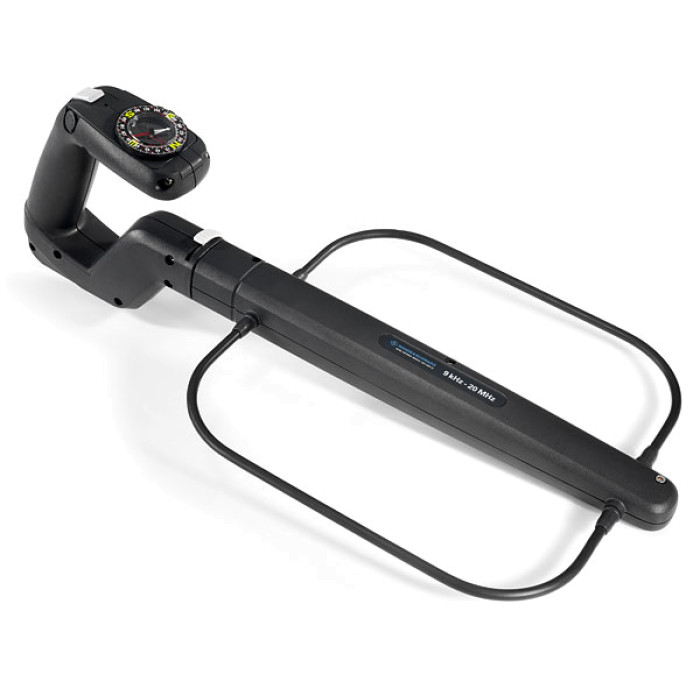

Активная направленная антенна Rohde & Schwarz HE300

Активная направленная антенна Rohde & Schwarz HE300

    Отправить запрос

    Снято с производства. Замена - R&S HE400HE400BC



    Благодаря небольшому размеру и весу активная направленная антенна R&S®HE300 идеальна для портативного использования. В сочетании с переносными приемниками (например, R&S®PR100) антенна R&S®HE300 используется для обнаружения передатчиков и источников помех. Направление источников сигнала определяется наведением антенны в направлении максимального напряжения сигнала. Диапазон частот от 20 МГц до 7,5 GHz охватывается тремя сменными антенными модулями, входящими в комплект поставки R&S®HE300. Каждый модуль имеет определенную диаграмму направленности. Нет необходимости настраивать модули в их частотных поддиапазонах. Имеется дополнительный четвертый модуль (R&S®HE300HF для диапазона 9 кГц – 20 МГц).

    Технические характеристики

    R&S®HE300

    Диапазон частот

    20 МГц – 7,5 ГГц

      РЧ модуль 1

    20 МГц – 200 МГц

      РЧ модуль 2

    200 МГц – 500 МГц

      РЧ модуль 3

    500 МГц – 7,5 ГГц

     Дополнительный ВЧ модуль R&S® HE200HF

    9 кГц – 20 МГц

    Входной импеданс

    50 Ом

    VSWR

    станд. <2.5

    Электропитание

    4 × 1,5 В прямого тока, размер: AA;
    соответственно 6 аккумуляторных батарей, размер: AA

    Разъем

    N-вилка

    СВБР

    > 50 000 часов

    Рабочий температурный диапазон

    от –30°C до +55°C

    Тара для транспортировки (длина × ширина × высота)

    примерно 650 мм × 510 мм × 242 мм

    Длина соединительного кабеля

    примерно 1 м

    Масса

      Антенна

    примерно 1 кг (макс.)

      С тарой

    примерно 7 кг



      Inclusive

      Удобная и чрезвычайно широкополосная активная направленная антенна R&S®HE300 всочетании с портативными приемниками (например, R&S®PR100) идеально подходит длялокализации источников передаваемых сигналов и помех. Направление определяется путемповорота антенны в сторону максимального уровня сигнала.Полный диапазон частот от 9 кГц до 7,5 ГГц перекрывается четырьмя сменнымиширокополосными антенными модулями, каждый из которых имеет четко выраженнуюдиаграмму направленности. Антенные модули не нуждаются в настройке в пределахчетырех поддиапазонов (4-й модуль R&S®HE300HF для диапазона от 9 кГц до 20 МГцпоставляется опционально).Для повышения чувствительности можно использовать широкополосный усилитель (активный режим). В пассивном режиме усилитель отключен,и антенна можетиспользоваться вблизи мощных передатчиков.
