Анализатор радиосетей Rohde & Schwarz TSMQ
Описание Анализатор радиосетей Rohde & Schwarz TSMQ

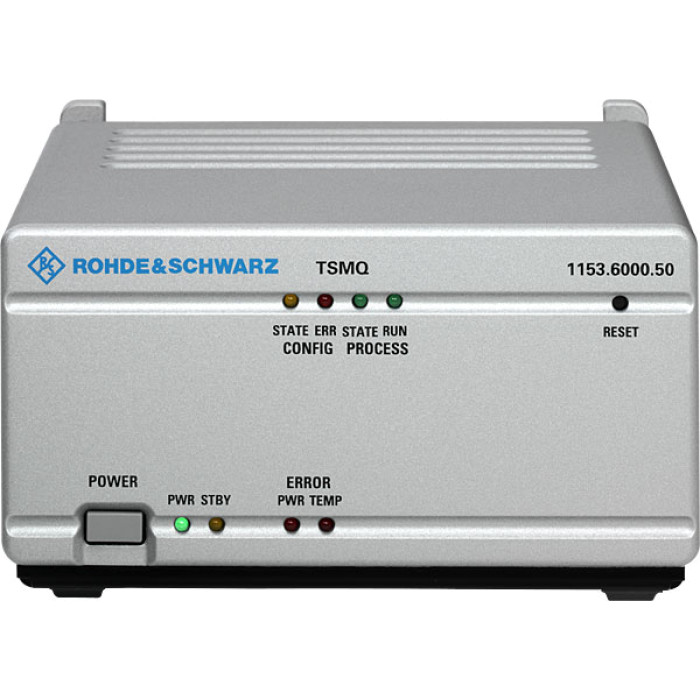

Радиочастотныи? сканер R&S®TSMQ обладает непревзои?денными возможностями анализа и оптимизации сетеи? мобильнои? связи. Удобныи?, компактныи? прибор R&S®TSMQ позволяет одновременно выполнять PN сканирование WCDMA, CDMA2000® и сканирование сети GSM, обладая при этом непревзои?денными характеристиками. Кроме того, поддерживаются аналоговые измерения радиочастотнои? мощности (CW). Широкополосныи? входнои? РЧ интерфеи?с обеспечивает максимальную гибкость измерении? во всех частотных диапазонах независимо от используемого стандарта. Даже не получившие широкого распространения сочетания частот и технологии?, такие как UMTS900, не представляют особых проблем для архитектуры входных цепеи? R&S®TSMQ. В сочетании с программным обеспечением R&S®ROMES, R&S®TSMQ превращается в мощныи? инструмент оптимизации сотовои? сети. Теперь анализ соседних сетеи? можно выполнять с помощью одного приемника.
Характеристики Анализатор радиосетей Rohde & Schwarz TSMQ
Технические характеристики
Общие РЧ характеристики |
|
|
Диапазон частот |
| от 80 МГц до 3 ГГц |
Коэффициент шума | f ≤ 2,2 ГГц, предусилитель вкл. | 10 дБ (ном.) |
Погрешность задающего генератора |
| ±0,01´10-6 (синхронизация от сигнала 1 Гц системы GSM) |
Долговременная нестабильность задающего генератора |
| 1´10-6/год |
Температурный дрейф задающего генератора | от 0 до 30 °C | 2 ´ 10-6 |
| от 30 до 40 °C | дополнительно 2 ´ 10-6/10 °C |
IP3 | Предусилитель вкл. | –9 дБмВт (ном.) |
| Предусилитель откл. | +3 дБмВт (ном.) |
Точка сжатия на 1дБ |
| –15 дБмВт |
WCDMA |
|
|
Диапазоны |
| Диапазоны WCDMA с I по IX и определенные пользователем (с разрешением 200 кГц) |
Пилотное сканирование |
| до 512 пилотных каналов |
Многочастотное сканирование |
| макс. 12 несущих |
Полосы ПЧ |
| 4,12 МГц |
Скорость измерения | одиночный режим | HS: от 1 до 50 Гц |
| двойной режим | HS: от 1 до 10 Гц |
| тройной режим | HS: от 1 до 5 Гц |
Динамический диапазон измерения мощности |
| от –114 до –20 дБмВт |
Погрешность измерения мощности |
| ном. <1,5 дБ (Ec/Io) при Ec/Io > –12 дБ |
Время захвата синхронизации | 5 пилот сигналов | HS: 10 мс (ном.) |
Уровень синхросигнала Ec/Io |
| HS: <–14,5 дБ |
Динамический диапазон Ec/Io |
| HS: 20 дБ |
Демодуляция канала BCH Ec/Io |
| HS: ≥–14 дБ |
Подавление соседнего канала |
| >70 дБ (ном.) |
Число динамических каналов |
| макс. 2500 (5000 при измерении многолучевого распространения) |
Кодовая скорость ложных сигналов |
| <10–9 |
Тактовая частота для синхронизации |
| частота 1 Гц GPS /GSMWCDMA |
GSM |
|
|
Диапазоны |
| GSM 420/450/750/850/900/1700/1800/1900, GSM-E, GSM-R |
Режим измерения |
| Измерение кодовой мощности SCH |
Скорость измерения | одиночный режим | до 100 каналов/с с демодуляцией SCH |
| двойной режим | до 40 каналов/с с демодуляцией SCH |
| тройной режим | до 25 каналов/с с демодуляцией SCH |
Динамический диапазон измерения мощности |
| от –112 до –20 дБмВт |
Погрешность измерения мощности |
| ±1 дБ (ном.) |
Зависимость вероятности детектирования первого BSIC от C/I в соседнем канале |
| 98 % для C/I > +2 дБ |
Зависимость детектирования BSIC после первого декодирования от C/I в соседнем канале |
| C/I > –11 дБ |
Минимальное значение C/I для измерения кодовой мощности SCH после декодирования первого BSIC |
| C/I > –11 дБ |
Минимальное значение C/I для демодуляции первого BCCH (CI, MNC, MCC, LAC) |
| C/I > 2,5 дБ |
Тактовая частота для синхронизации |
| сигнал 1 Гц (PPS) системы GPS, встроенный в GSM (синхроканал) |
CDMA2000®[1] |
|
|
Диапазоны |
| Диапазоны класса SR1 (от 1 до 10), включая US Cellular, PCS 1900, European 450 |
Сканирование пилот-каналов |
| до 512 пилот-каналов |
Входная полоса частот |
| 1,22 МГц |
Длина сканирования |
| 12288 тактов (10 мс) |
Скорость измерения | одиночный режим | 10 Гц (512 пилот-каналов, F-PICH – один канал) |
| двойной режим | 5 Гц |
| тройной режим | 4 Гц |
Динамический диапазон измерения мощности |
| от –12 до –131 дБмВт (полная мощность F-PICH) |
Погрешность измерения | без многолучевого распространения | Ec/Io > –10 дБ: ±0,4 дБ (ном.) |
| с многолучевым распространением | Ec/Io > –10 дБ: ±0,7 дБ (ном.) |
Уровеньсинхросигнала Ec/Io | Помеха CDMA2000®, быстрый режим | <–16,5 дБ (ном.) (F-PICH) |
| белый Гауссовский шум, быстрый режим | <–20,2 дБ (ном.) (F-PICH) |
Скорость синхронизации | одиночный режим | 100 мс (Ec/Io > –15 дБ) 200 мс (Ec/Io ≤ –15 дБ) |
| двойной режим | 200 мс (Ec/Io > –15 дБ) 400 мс (Ec/Io ≤ –15 дБ) |
| тройной режим | 240 мс (Ec/Io > –15 дБ) 480 мс (Ec/Io ≤ –15 дБ) |
Демодуляция | демодуляция синхроканала | <0,5 с |
| быстрая демодуляция синхроканала | <0,1 с |
Динамический диапазон Ec/Io |
| 30 дБ (ном.) |
Кодовая скорость ложных сигналов |
| <10–9 |
Число динамических каналов |
| макс. 2500 (5000 при измерении многолучевого распространения) |
Тактовая частота для синхронизации |
| частота 1 Гц GPS /GSMCDMA |
РЧ мощность |
|
|
Режим измерения |
| одна частота, несколько каналов |
Ввод частоты |
| одна частота, список частот, диапазон частот |
Погрешность уровня |
| ±1,0 дБ ≤ 3 ГГц (ном.) |
Полоса (3 дБ) | режим одной частоты | от 12,5 до 4000 кГц |
| многоканальный режим | от 200 до 4000 кГц |
Динамический диапазон измерения мощности в канале | GSM | от –110 до –20 дБмВт |
| WCDMA | от –95 до –20 дБмВт |
Время выборки | многоканальный режим | от 100 до 650 мкс |
Время измерения |
| от 0,1 до 1000 мс |
Минимальная длительность цикла |
| 1,6 мс |
Время установки частоты |
| от 9,3 до 25 мс |
Типовая скорость измерения | многоканальный режим | 1,6 мс для 19 каналов GSM-R 76 мс для 124 каналов GSM 900 208 мс для 373 каналов GSM 1800 |
Подавление соседнего канала | GSM | 30 дБ |
| WCDMA | 60 дБ |
Детекторы |
| пиковый, усредняющий, среднеквадратический |
Режимы синхронизации | внутренний источник тактовой частоты | синхронизация по времени |
| синхронизация по внешнему событию | дистанционный запуск |
Подавление ПЧ |
| 0 дБ, 10 дБ, 15 дБ |
Предусилитель |
| 10 дБ автоматический/ручной |
Тактовая частота для синхронизации |
| сигнал 1 Гц (PPS) системы GPS |
Разъемы на задней панели |
|
|
FireWire I + II |
| розетка IEEE 1394, 6 контактов |
RF IN |
| розетка N, входное сопротивление 50 Ом, |
DC IN |
| штекер с защелкой, 3 контакта, вход источника питания от 9 В до 18 В постоянного тока |
PPS IN |
| розетка BNC, от 3 до –5 В ТТЛ для сигнала 1 Гц (PPS) системы GPS (точная синхронизация по спаду импульса) |
PULSE IN |
| розетка BNC, многофункциональный вход |
Механические характеристики |
|
|
Рабочая температура |
| от 0 до +45 °C |
Температура хранения |
| от –20 до +70 °C |
Относительная влажность |
| 95 % при +40 °C |
Синусоидальная вибрация |
| от 5 до 150 Гц; макс. 2 g при 55 Гц |
Вибрация случайного характера |
| от 10 до 500 Гц |
Удар |
| ударный спектр 40 g |
Электромагнитная совместимость |
| EN 61326-1: 1997 + A1: 1998 + A2: 2001E1 95/54/EC E1 ECE-R10 |
Электробезопасность |
| EN 61010-1: 1993 + A2: 1005 |
Стандарт качества |
| разработано и изготовлено в соответствии с ISO 9000 |
Источник питания |
| от 9 до 18 В постоянного тока |
Потребляемый ток |
| 650 мА при 12 В постоянного тока |
Габариты (Ш × В × Г) |
| 150 мм × 80 мм × 170 мм |
Масса |
| 1,5 кг |
Опции Анализатор радиосетей Rohde & Schwarz TSMQ
Аксессуары Анализатор радиосетей Rohde & Schwarz TSMQ
Все основные технологии сетей мобильной связи – WCDMA, GSM и CDMA2000® 1x – поддерживаются параллельно. Измерения синусоидальных сигналов можно выполнять отдельно.
Анализатор радиосетей R&S®TSMQ может одновременно выполнять измерения в сетях трех разных стандартов. Для оптимизации сети вы можете измерять помехи, зону покрытия и отношение несущей к шуму для одного стандарта, одновременно сканируя сеть другого стандарта. Таким образом, вы можете анализировать сеть UMTS во время тестового проезда и одновременно контролировать сеть GSM для автономного анализа или последующей обработки. Можно даже анализировать сеть конкурентов во время выполнения измерений в своей сети. Если вы являетесь оператором сети мобильной связи, вы всегда можете быть в курсе событий, происходящих в конкурирующей сети, не неся дополнительных затрат.
Компактная конструкция и небольшой вес анализатора радиосетей R&S®TSMQ позволяют установить его в ранец для выполнения измерений внутри помещений. В результате можно анализировать территории выставок, железнодорожные станции, торговые центры или общественные здания с непревзойденной производительностью и максимальной точностью, так же как это делается с помощью средств для мобильных измерений, устанавливаемых в автомобилях. И более того, небольшая потребляемая мощность прибора обеспечивает до четырех часов непрерывной работы от аккумулятора.
Зачем нужен анализатор радиосетей?
- Скорость и точность измерений анализатора значительно выше, чем при использовании мобильных телефонов
- Мобильные телефоны «видят» только то, что позволяет им увидеть базовая станция
- Скрытые соседние станции не обнаруживаются
- Паразитные пилот-сигналы и помехи не обнаруживаются
- Отсутствие дополнительных затрат
- Не используются ресурсы базовой станции
- Возможна калибровка
- Ограниченное число каналов и несущих (одна несущая на один телефон и SIM-карту)
- Декодирование уровня 1 и 2 облегчает диагностику проблем
- Анализ спектра позволяет обнаруживать внешние источники помех
- Не требуется идентификация SIM-карты
- Отказ мобильного телефона приводит к потере данных
- Измерения не зависят от модели телефона и позволяют получить объективные данные
- Большая точность по уровню и по времени по сравнению с мобильными телефонами
- Использование одного прибора для разных сетей и приложений
- Меньшие затраты по сравнению со многими специализированными приборами
