Анализатор сигналов и спектра Rohde & Schwarz FMU36

Анализатор сигналов и спектра Rohde & Schwarz FMU36

  • Тип:стационарный
  • Диапазон частот - верхний предел:до 36 МГц, до 1 ГГц
  • Диапазон частот - нижний предел:от 0
Отправить запрос

С помощью R&S®FMU36 можно легко анализировать входящие и выходящие сигналы секции модулирующего сигнала. Таким образом, разработчики блоков модуляции могут проверять качество модуляции сразу же на выходе схемы формирования модулирующего сигнала, а разработчики приемников проверять качество сигнала на выходе демодулятора.

Технические характеристики



Прибор R&S®FMU36 имеет два аналоговых входа для сигналов с цифровой модуляцией. Входы могут работать как в несимметричном, так и в симметричном режиме. Входное сопротивление выбирается в зависимости от выходного сопротивления испытуемого устройства (50 Ом или 1 МОм).
Для тех, кто хочет подключиться к испытуемому устройству с помощью датчиков, анализатор R&S FMU36 предлагает калибровочный источник, позволяющий свести к минимуму влияние датчиков на результаты измерений.
Полнофункциональный анализатор спектра

  • Прибор R&S®FMU36 обладает всеми функциями, которые вы ожидаете встретить в анализаторе компании Rohde & Schwarz.
  • Маркеры, дельта-маркеры, маркеры шума/фазового шума
  • Измерение мощности в соседнем канале, отношения уровня несущей к шуму, точки пересечения по интермодуляционным составляющим 3-го порядка, занимаемой полосы частот, коэффициента модуляции
  • Функции обработки (усреднение, удержание максимума или минимума)
  • Детекторы: среднеквадратический, среднего значения, отсчетов, положительный и отрицательный пиковый
  • Набор фильтров от 0,5 Гц до 20 МГц с шагом перестройки 1-2-3-5-10
  • Оконные функции: с плоским верхом, гауссовская, прямоугольная, окна Хэмминга, Хенинга и Чебышева
  • Число точек измерения на одну кривую выбирается в диапазоне от 155 до 30001

Анализ во временной области
Измерения во временной области могут дать очень ценную информацию для селективного измерения частоты, например, в случае слабого импульсного сигнала в непосредственной близости от сильного сигнала. R&S®FMU36 позволяет отфильтровать импульсный сигнал и измерить длительность импульса и мощность. Традиционные анализаторы на основе быстро го преобразования Фурье такой функцией не обладают. R&S®FMU36 позволяет независимо выбирать центральную частоту и полосу разрешения.
Захват длинных последовательностей
Объем памяти для I и Q сигналов в 16 млн. отсчетов позволяет анализатору R&S®FMU36 захватывать достаточно длинные последовательности. Перед сох ранением сигнала выполняется его передискретизация с целью оптимального использования памяти. Для сигналов WCDMA можно сохранять до 100 последовательных кадров. Для сигналов GSM память способна вместить более 3500 кадров. Сохраненные данные можно анализировать с помощью встроенного или экспортировать для анализа во внешнее ПО.
Память можно наращивать в два этапа – до 235 млн. отсчетов и до 705 млн. отсчетов, что соответствует более 8,5 секундам записи при максимальной частоте дискретизации 81,6 МГц.



  • Тип: стационарный
  • Диапазон частот - верхний предел: до 36 МГц, до 1 ГГц
  • Диапазон частот - нижний предел: от 0

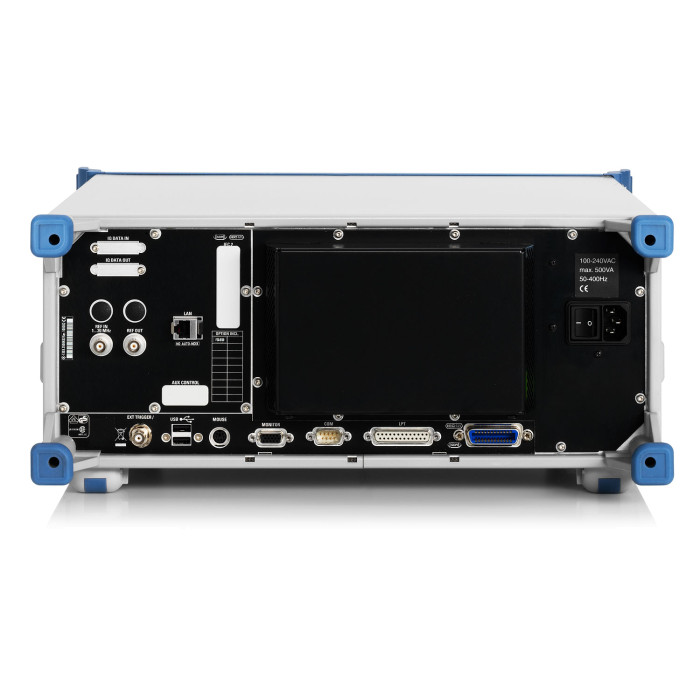

Inclusive USB Optional IEE-488 VGA DVI-output Optional TCP-IP USB Stick

Возможности сетевой работы

- Гибкие функции документирования и сетевой работы

Операционная система Windows XP в совокупности с широким набором интерфейсов позволяет без труда документировать результаты измерений. Просто сохраните содержимое экрана в виде рисунка в формате BMP или WMF и импортируйте его в текстовый процессор. Для обработки данных спектрограмм сохраните их в текстовом файле (формат CSV), в котором регистрируются не только данные самой измеренной кривой, но и основные параметры настройки прибора.
Преимущества работы в сети

- Подключение к стандартной сети (Ethernet 10/100BaseT).

- Встроенная операционная система Windows XP позволяет настроить R&S FMU36 для сетевой работы. Легко выполняются такие операции, как распечатка данных на сетевом принтере или сохранение результатов на центральном сервере. Таким образом, R&S FMU36 можно оптимально адаптировать к вашей рабочей среде.

- Содержимое экрана можно непосредственно импортировать в Word для Windows или, с помощью макросов Excel, в программы документирования, что позволяет мгновенно создавать технические описания или отчеты для отделов контроля качества.

Дистанционное управление по сети Ethernet значительно упрощается за счет поддержки прибором спецификации VXI11. При этом осуществляется взаимодействие с приложениями по протоколу TCP/IP, работающее подобно драйверу шины IEC/IEEE. Спецификация VXI11 поддерживается коммерческими библиотеками VISA. R&S FMU36 можно программировать через этот интерфейс так же, как и по хорошо знакомой шине IEC/IEEE.
Примеры измерений
Измерение модуляции 3GPP и мощности в кодовой области

- Дополнительные измерительные функции в соответствии со спецификациями 3GPP для режимов FDD и TDD LCR

- Высокая скорость измерений сигналов базовых станций 3GPP (1 измерение в секунду)

- Измерение мощности в кодовой области и канала CPICH

- Измерение мощности в кодовой области и значения “ро” (CDMA2000®/3GPP2)

- Измерение амплитуды вектора ошибки (EVM) и пиковой ошибки в кодовой области (PCDE)

- Измерение зависимости мощности в кодовой области от слота

- Измерение значения EVM/кодовый канал

Сигнальное созвездие (символьное, композитное)
