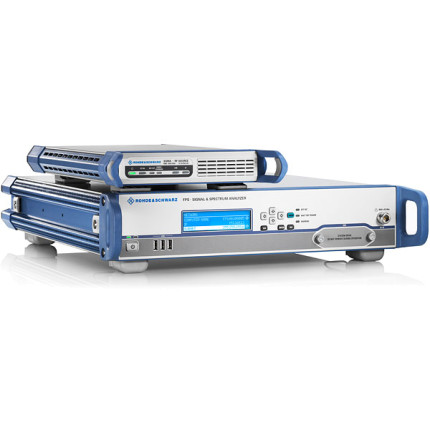

Анализатор сигналов и спектра Rohde & Schwarz FPS30
Анализатор сигналов и спектра Rohde & Schwarz FPS30
- Тип:стационарный
- Диапазон частот - верхний предел:до 30 ГГц
- Диапазон частот - нижний предел:от 10 Гц
Описание Анализатор сигналов и спектра Rohde & Schwarz FPS30
Новый R&S®FPS30 это в высшей степени производительный и компактный анализатор спектра и сигналов. Прибор предназначен для использования в системах, где немало важными критериями являются скорость измерений (массовый контроль или проведение разных типов измерений на одном образце) и экономия рабочего пространства. Размер прибора по высоте это 2 HU, что в 2 раза меньше в сравнении со стандартными размерами аналогичных приборов.
Характеристики Анализатор сигналов и спектра Rohde & Schwarz FPS30
Технические характеристики
Диапазон частот | R&SRFPS30 | От 10 Гц до 30 ГГц |
Уход опорной частоты |
| 1 × 10-6 в год |
| С опцией R&SRFPS-B4 | 1 × 10-7 в год |
Полосы частот |
|
|
Полоса разрешения | Стандартная развертка. | От 1 Гц до 10 МГц |
| Стандартная развертка, нулевая полоса обзора.
|
От 1 Гц до 10 МГц, 20 МГц, 28 МГц 40 МГц опционально |
| ||
| БПФ развертка. | От 1 Гц до 300 МГц |
| Канальный фильтр. | От 100 Гц до 5 МГц |
Видео фильтр |
| От 1 Гц до 10 МГц, 20 МГц, 28 МГц, 40 МГц |
Полоса частот анализа сигналов |
| 28 МГц |
| С опцией R&SRFPS-B40 | 40 МГц |
| С опцией R&SRFPS-B160 | 160 МГц |
Средний уровень собственных шумов (DANL) |
|
|
DANL (полоса частот 1 Гц) | 1 ГГц | –152 дБмВт, –155 дБмВт (тип.) |
| 3 ГГц | –150 дБмВт, –153 дБмВт (тип.) |
| 7 ГГц | –146 дБмВт, –149 дБмВт (тип.) |
| 13,6 ГГц | –148 дБмВт, –151 дБмВт (тип.) |
| 30 ГГц | –144 дБмВт, –147 дБмВт (тип.) |
С предусилителем, опция R&SRFPS-B22 | 1 ГГц | –162 дБмВт, –165 дБмВт (тип.) |
| 3 ГГц | –160 дБмВт, –163 дБмВт (тип.) |
| 7 ГГц | –156 дБмВт, –159 дБмВт (тип.) |
С предусилителем, опция R&SRFPS-B24 | 13,6 ГГц | –164 дБмВт, –167 дБмВт (тип.) |
| 30 ГГц | –159 дБмВт, –161 дБмВт (тип.) |
Интермодуляционные искажения |
|
|
Точка пересечения третьего порядка (TOI) | f < 3,6 ГГц | +13 дБмВт, +16 дБмВт (тип.) |
| От 3,6 ГГц до 30 ГГц | +15 дБмВт, +18 дБмВт (тип.) |
Динамический диапазон WCDMA ACLR | Без компенсации шума | 70 дБ |
| С компенсацией шума | 73 дБ |
Фазовый шум |
|
|
Частота несущей 1 ГГц
| Отстройка от несущей 10 кГц
| –106 дБн (1 Гц), –110 дБн (1 Гц) (тип.) |
| Отстройка от несущей 100 кГц | –115 дБн (1 Гц) |
| Отстройка от несущей 1 МГц | –134 дБн (1 Гц) |
Полная погрешность измерений | 3,6 ГГц | 0,28 дБ |
| 7 ГГц | 0,39 дБ |
| 13,6 ГГц | 1 дБ |
| 30 ГГц | 1,32 дБ |
Аксессуары Анализатор сигналов и спектра Rohde & Schwarz FPS30
R&S®FPS30 – это прибор, предназначенный для построения автоматизированных систем с удаленным управлением, однако, при подключении внешнего монитора пользователь будет иметь хорошо знакомый интерфейс и органы управления характерные для стандартного анализатора спектра и сигналов.
