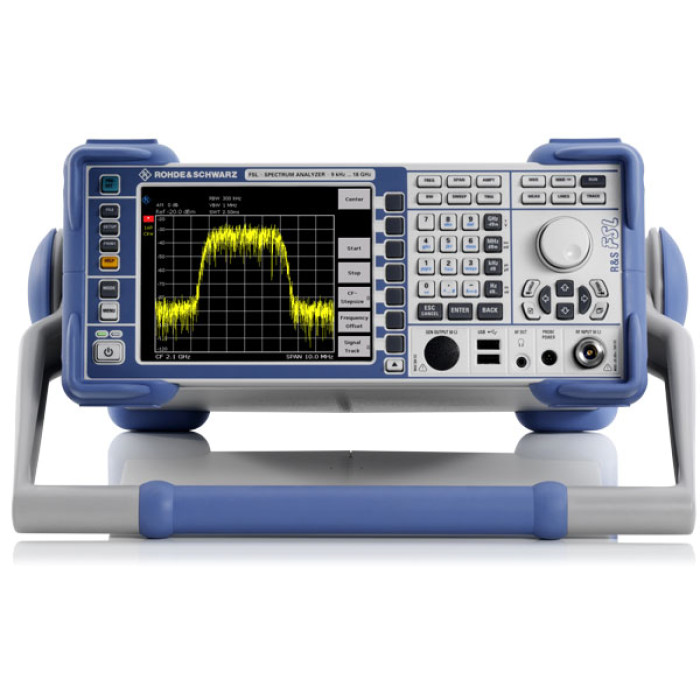

Анализатор сигналов и спектра Rohde & Schwarz FSL18

Анализатор сигналов и спектра Rohde & Schwarz FSL18

  • Диапазон частот - верхний предел:до 18 ГГц
  • Диапазон частот - нижний предел:от 9 кГц
Отправить запрос

Прибор R&S®FSL18 – это чрезвычайно легкий и компактный анализатор спектра, который идеально подходит для решения всевозможных задач в разработке, сервисе и на производстве. Несмотря на небольшой размер, он обладает широким набором функций, более свойственных анализаторам высшего класса, в результате получается прекрасное соотношение цены и качества.

Технические характеристики

Анализатор R&S®FSL18 со следящим генератором или без него.

Диапазон

от 9 кГц до 18 ГГц
(в пределе до 20 ГГц)

Точность воспроизведения частоты

1 × 10-6



С опорным генераторомR&S®FSL-B4

1 × 10-7

Полосы разрешения

Стандартные

от 300 Гц до 10 МГц с кратностью шага 1/3, дополнительно 20 МГц при нулевой полосе обзора

С опциейR&S®FSL-B7

от 10 Гц до 10 МГц с кратностью шага 1/3, дополнительно 1 Гц (БПФ-фильтр)

Полосы видеофильтров

от 10 Гц до 10 МГц

Полоса анализа сигналов

28 МГц

Фазовый шум

тип. –103 дБн (1 Гц) при отстройке от несущей 1 ГГц на 10 кГц

Средний уровень собственных шумов (DANL)

С полосой разрешения 300 Гц

тип. –117 дБмВт

С полосой разрешения 1 Гц (БПФ-фильтр) и предусилителем (опцииR&S®FSL-B7,R&S®FSLB22)

500 МГц: тип. –162 дБмВт

3 ГГц: тип. –158 дБмВт

Точка TOI

тип. +18 дБмВт

Детекторы

положительный/отрицательный пиковый, автопиковый, среднеквадратический, квазипиковый, среднего значения, отсчетов

Погрешность измерения уровня

<0,5 дБ(30 кГц ≤ f ≤ 3 ГГц),
<0,8 дБ (3 ГГц < f ≤ 6 ГГц),
<1,2 дБ (6 ГГц < f ≤ 18 ГГц)

Следящий генератор

нет

есть

нет

есть

нет

есть

Диапазон частот

от 1 МГц до 3 ГГц

от 1 МГц до 6 ГГц

от 10 МГц до 18 ГГц

Выходной уровень

от –20 до 0 дБмВт

от –20 до 0 дБмВт

от –30 до –10 дБмВт



  • Диапазон частот - верхний предел: до 18 ГГц
  • Диапазон частот - нижний предел: от 9 кГц
Inclusive USB Optional IEE-488 VGA DVI-output Optional TCP-IP USB Stick

R&S®FSL18 позволяет быстро и просто выполнять измерения на производственных линиях. Зачастую в таких случаях достаточно быстрой проверки уровня и частоты. Высокая скорость R&S®FSL – более 80 свипирований в секунду с нулевой полосой обзора,включая дистанционное считывание данных – обеспечивает высокую скорость выпуска продукции. Быстрые измерения мощности в соседнем канале во временной области для основных  стандартов мобильной радиосвязи, с очень хорошей повторяемостью и малыми временами измерения. Режим списка: измерение с более чем 300 заранее настроенными параметрами анализатора всего лишь одной командой по шине IEC/IEEE. Быстрые измерения мощности во временной области с помощью канальных или RRC фильтров. Быстрый частотомер с разрешением 1 Гц и временем измерения
