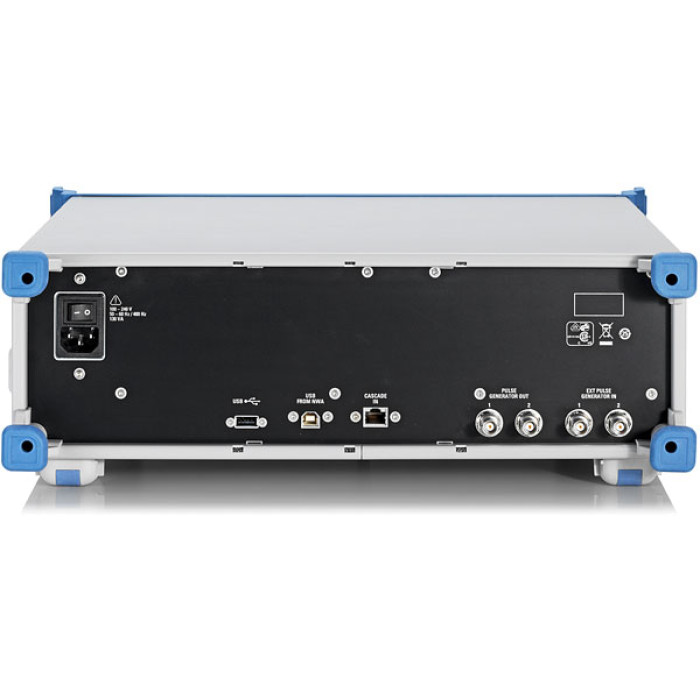

Блок расширения Rohde & Schwarz ZVAX-TRM24
Блок расширения Rohde & Schwarz ZVAX-TRM24
- Тип:Стационарный, модуль расширения
- Частотный диапазон:24 ГГц
Описание Блок расширения Rohde & Schwarz ZVAX-TRM24
Конфигурируемый блок расширения R&S®ZVAX-TRM24 совместно с анализатором цепей R&S®ZVA/ZVT(R&S®ZVA24/40/50/67 и R&S®ZVT8/20) обеспечивает возможность формирования сигналов для проведения сложных измерений на активных устройствах. Например, он позволяет проводить измерения в импульсном режиме или коэффициента шума приемопередающих модулей (ППМ). Блок расширения R&S®ZVAX-TRM и анализатор цепей R&S®ZVA могут быть использованы для конфигурирования измерительных систем, работающих на частотах до 24/40/50/67 ГГц (некоторые опции доступны для частот не выше 50 ГГц.)
Измерительное оборудование должно обеспечивать возможность работы как с очень высокими, так и с очень низкими мощностями без необходимости внесения изменений в измерительную установку, или проведение измерений интермодуляции и времени групповой задержки на преобразователях со встроенным гетеродином (LO). Блок расширения R&S®ZVAX-TRM был разработан для удовлетворения этих требований. В зависимости от измеряемых параметров сигналы анализатора цепей R&S®ZVA/ZVT преобразуются в блоке расширения R&S®ZVAX-TRM и либо возвращаются обратно в анализатор цепей, либо выводятся на порты блока расширения R&S®ZVAX-TRM. Блок расширения R&S®ZVAX-TRM поддерживает следующие основные тестовые сценарии.
Характеристики Блок расширения Rohde & Schwarz ZVAX-TRM24
Максимальная входная мощность на измерительном порте | базовый блок | +43 дБм 1) |
Время нарастания | с опциями импульсного модулятора R&S®ZVAXxxB712/B73 | < 10 нс |
Отношение уровней во включенном и выключенном состояниях на частоте 10 ГГц | > 60 дБ | |
Спад импульса | тип. 0,05 дБ | |
Задержка запуска | < 25 нс | |
Выходная мощность (в зависимости от установленных опций и выходной мощности анализатора цепей R&S®ZVA) | с опциями выходного усилителя R&S®ZVAXxxB112/B134 | >15 дБм |
Динамический диапазон при наличии всех опций | до 24 ГГц | > 120 дБ |
1) Более высокие уровни мощности могут быть получены при использовании внешних компонентов, таких как предусилители, аттенюаторы и т. д.
