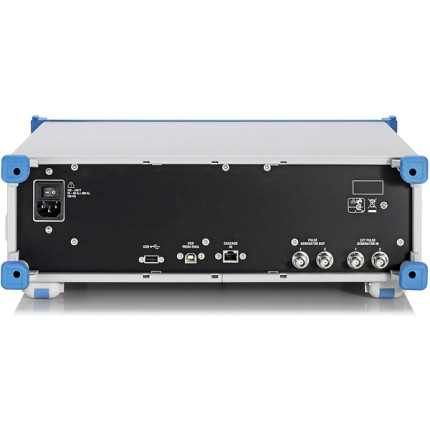

Блок расширения Rohde & Schwarz ZVAX-TRM40

Блок расширения Rohde & Schwarz ZVAX-TRM40

  • Тип:Стационарный
  • Диапазон частот - верхний предел:до 40 ГГц
  • Диапазон частот - нижний предел:от 10 МГц
Отправить запрос

Конфигурируемый блок расширения R&S®ZVAX-TRM40 совместно с анализатором цепей R&S®ZVA/ZVT(R&S®ZVA24/40/50/67 и R&S®ZVT8/20) обеспечивает возможность формирования сигналов для проведения сложных измерений на активных устройствах. Например, он позволяет проводить измерения в импульсном режиме или коэффициента шума приемопередающих модулей (ППМ). Блок расширения R&S®ZVAX?TRM40 и анализатор цепей R&S®ZVA могут быть использованы для конфигурирования измерительных систем, работающих на частотах до 24 ГГц.

Технические характеристики

Технические характеристики

Максимальная входная мощность на измерительном порте

базовый блок

+43 дБм 1)

Время нарастания

с опциями импульсного модулятора R&S®ZVAXxxB712/B73

< 10 нс

Отношение уровней во включенном и выключенном состояниях на частоте 10 ГГц

> 60 дБ

Спад импульса

тип. 0,05 дБ

Задержка запуска

< 25 нс

Выходная мощность (в зависимости от установленных опций и выходной мощности анализатора цепей R&S®ZVA)

с опциями выходного усилителя R&S®ZVAXxxB112/B134

>15 дБм

Динамический диапазон при наличии всех опций

до 40 ГГц

> 110 дБ






1) Более высокие уровни мощности могут быть получены при использовании внешних компонентов, таких как предусилители, аттенюаторы и т. д.

  • Диапазон частот - верхний предел: до 40 ГГц
  • Тип: Стационарный
  • Диапазон частот - нижний предел: от 10 МГц
Inclusive USB Optional IEE-488 Optional TCP-IP USB Stick

Измерительное оборудование должно обеспечивать возможность работы как с очень высокими, так и с очень низкими мощностями без необходимости внесения изменений в измерительную установку, или проведение измерений интермодуляции и времени групповой задержки на преобразователях со встроенным гетеродином (LO). Блок расширения R&S®ZVAX?TRM был разработан для удовлетворения этих требований. В зависимости от измеряемых параметров сигналы анализатора цепей R&S®ZVA/ZVT преобразуются в блоке расширения R&S®ZVAX?TRM и либо возвращаются обратно в анализатор цепей, либо выводятся на порты блока расширения R&S®ZVAX?TRM. Блок расширения R&S®ZVAX?TRM поддерживает следующие основные тестовые сценарии.
