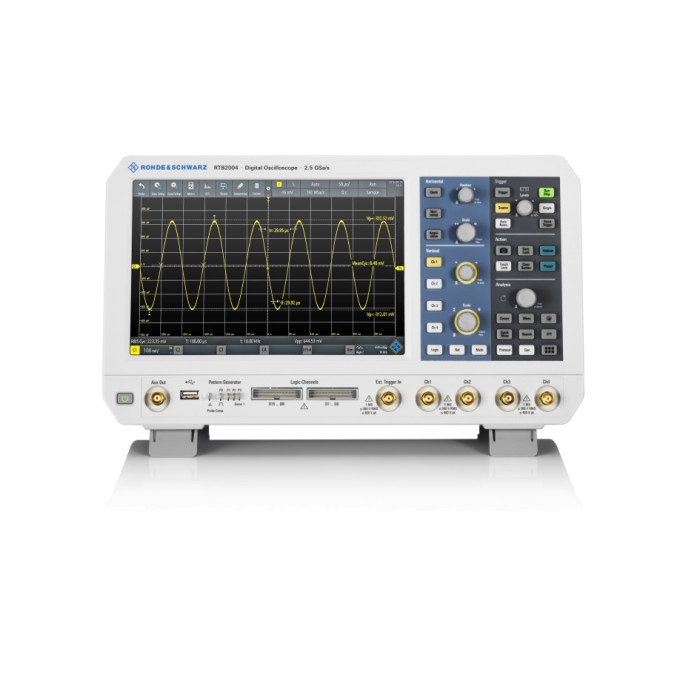

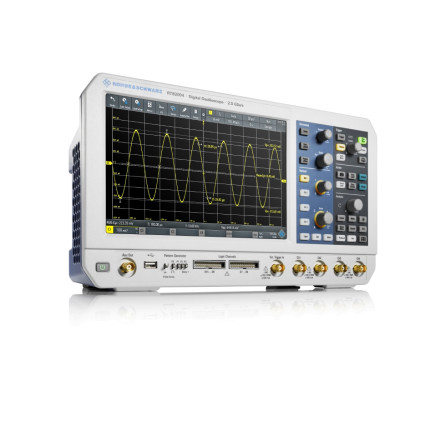

Цифровой осциллограф RTB2004 от Rohde & Schwarz

Цифровой осциллограф RTB2004 от Rohde & Schwarz

  • Количество каналов:4
  • Полоса пропускания:70 МГц, 100 МГц, 200 МГц, 300 МГц
  • Тип:Стационарный
  • Частота дискретизации:2.5 Гвыб
  • Объем памяти на 1 канал при использовании 1 канала:160 млн.
Отправить запрос

Десятикратная эффективность (10-разрядный АЦП, память 10 млн отсчетов и 10,1" сенсорный экран) в сочетании с концепцией "умного" управления делают цифровой осциллограф R&S®RTB2000 идеальным инструментом для университетских лабораторий, для подразделений по отладке встраиваемых систем на этапе разработки, а также для отделов производства и обслуживания.



Огромный дисплей (10,1") с высочайшим разрешением 1280 × 800 пикселей для приборов данного класса, емкостной сенсорный экран для быстрой навигации по всплывающим меню и сенсорные функции – прямо как в смартфоне – для удобной регулировки осей, масштабирования или перемещения осциллограммы. 10-разрядный аналого-цифровой преобразователь (АЦП) обеспечивает почти четырехкратное улучшение разрешения по сравнению с обычными 8-разрядными АЦП. Пользователи получают более четкие осциллограммы с дополнительными подробностями сигнала. Память объемом 10 млн отсчетов доступна для каждого активного канала. В режиме чередования доступно 20 млн отсчетов. Это в 10 раз больше, чем в осциллографах сравнимого класса. В результате, возможен захват более длинных последовательностей сигналов и получение более подробных результатов анализа.

Краткие технические характеристики R&S RTB2004

Система вертикального отклонения

Количество каналов

4

Полоса пропускания (на уровне -3 дБ) при 50 Ом

с опциями R&S®RTB-B241, R&S®RTB-B242 и R&S®RTB-B243

70 МГц, 100 МГц, 200 МГц, 300 МГц

Времянарастания (расчётное)

с опциями R&S®RTB-B241, R&S®RTB-B242 иR&S®RTB-B243

5 нс, 3.5 нс, 1.75 нс, 1.15 нс

Входной импеданс



1 МОм ± 2 % и 19 пФ ± 2 пФ (изм.)

Чувствительность по входу

при максимальной полосе пропускания во всех диапазонах

От 1 мВ/дел до 5 В/дел

Точность усиления по постоянному напряжению

Смещение и позиция = 0, максимальное изменение рабочей температуры ±5 °C после саморегулировки



входная чувствительность > 5 мВ/дел

± 1,5 % полной шкалы





входная чувствительность ≤ 5 мВ/дел

± 2 % полной шкалы

Разрешение АЦП



10 бит, до 16 бит при децимации с высоким разрешением

Система сбора данных

Максимальная частота дискретизации (в режиме реального времени)



1,25 млрд отсчетов/с; 2,5 млрд отсчетов/с

Память для собранных данных

стандартная;

с опцией R&S®RTB-K15



10 млн отсчетов; 20 млн. отсчетов с чередованием;

160 млн отсчетов сегментированной памяти

Система горизонтального отклонения

Диапазон временной развёртки

выбирается от 1 нс/дел до 500 с/дел

Система синхронизации запуска

Типы запуска

стандартные

по фронту, по длительности, по видеосигналу (PAL, NTSC, SECAM,

PAL-M, SDTV 576i, HDTV 720p, HDTV 1080i, HDTV 1080p), пошаблону, по

строке, по последовательной шине



опция

I2C, SPI, UART/RS-232/RS-422/RS-485, CAN/LIN

Функции анализа и измерений

Быстрое измерение (QuickMeas)

при нажатии кнопки измеренные значения непрерывно

"записываются" на осциллограмму

размах напряжения, положит. пик, отриц. пик, время нарастания, время

спада, среднее значение, среднеквадратическое значение, время, период, частота

Математические операции с сигналом



Сложение, вычитание, умножение, деление, БПФ

Опция MSO

Цифровые каналы



16 (2 логических пробника)

Частота дискретизации



1.25 млрд отсчётов/с

Память для собранных данных



10 млн отсчётов

Генератор сигналов

Разрешение, частота дискретизации



14 бит, 250 млн отсчётов/с

Амплитуда

высокое-Z; 50 Ом

от 20 мВ до 5 В (размах); от 10 мВ до 2,5 В (размах)

Смещение пост. составл.

высокое-Z; 50 Ом

±2,5 В; ±1,25 В

Диапазоны частот формируемых сигналов

синусоидальный

от 0,1 Гц до 25 МГц



импульсный/прямоугольный

от 0,1 Гц до 10 МГц



пилообразный/треугольный

от 0,1 Гц до 1 МГц



шумовой

макс. 25 МГц

Произвольный

частота дискретизации; объём памяти

макс. 10 млн отсчётов/с; 16 тыс. точек

Общие данные

Экран



10,1" WXGA цветной TFT дисплей (1280 × 800 пикселей)

Интерфейсы



USB (хост) с MTP, USB (устройство), LAN, мощный веб-сервер для дис-

танционного отображения и работы

Акустический шум

максимальный уровень звукового давления на расстоянии 1,0 м

28,3 дБ(А)

Габариты

Ш × В × Г

390 мм × 220 мм × 152 мм

Масса



2,5 кг

  • Количество каналов: 4
  • Полоса пропускания: 70 МГц, 100 МГц, 200 МГц, 300 МГц
  • Объем памяти на 1 канал при использовании 1 канала: 160 млн.
  • Частота дискретизации: 2.5 Гвыб
  • Тип: Стационарный
USB USB Stick GPIB

R&S®RTB2000 – это не просто прибор с функциями осциллографа. Он содержит в себе логический анализатор, анализатор протоколов, генератор сигналов и тестовых последовательностей, а также цифровой вольтметр. В прибор также интегрированы отдельные рабочие режимы для частотного анализа, тестирования по маске и длительного захвата данных. Отладка электронных систем всех видов становится простой и эффективной, удовлетворяя основному правилу защиты инвестиций по очень привлекательной цене.
