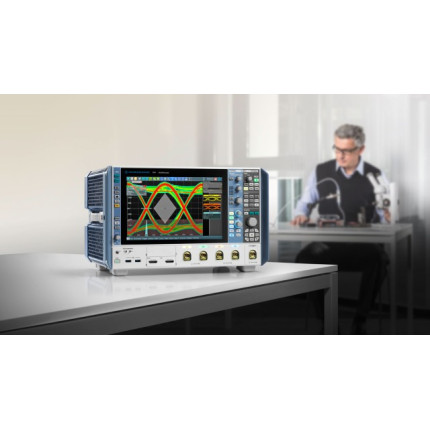

Цифровой осциллограф RTP044 от Rohde & Schwarz

  • Количество каналов:4
  • Полоса пропускания:4 ГГц
  • Тип:Стационарный
  • Частота дискретизации:20 млрд отсчетов/с, 40 млрд отсчетов/с
  • Глубина памяти:50 млн отсчетов, 200 млн отсчетов, 1 млрд отсчетов, 2 млрд отсчетов
Отправить запрос

Описание Цифровой осциллограф RTP044 от Rohde & Schwarz

Высокопроизводительный осциллограф R&S®RTP044 сочетает в себе высококачественную целостность сигнала с быстрой скоростью приема. Разработанные компанией Rohde & Schwarz встроенные frontend-компоненты входного каскада формируют расширяемую осциллографическую платформу с
полосой пропускания от 4 ГГц до 16 ГГц. Специализированные микросхемы ASIC для сбора и обработки данных обеспечивают беспрецедентно высокую скорость сбора и обработки данных, составляющую 750 000 осциллограмм/с. Высокоточная система цифрового запуска реагирует на мельчайшие аномалии в сигнале и работает с функцией аппаратного восстановления тактового сигнала (CDR) по встроенным тактовым сигналам вплоть до рекордной в отрасли скорости передачи данных 16 Гбит/с.

Цифровой осциллограф RTP от Rohde & Schwarz - первый в мире осциллограф с компенсацией ухудшения связи сигнала в режиме реального времени при сохранении высокой скорости сбора. Аппаратные компенсационные фильтры настраиваются с использованием установленных пользователем S-параметров. С R&S®RTP возможно запускаться даже по выведенным сигналам.



Плоская частотная характеристика и высокий SFDR для точных и быстрых измерений

Входные компоненты осциллографа RTP от Rohde & Schwarz обеспечивают высокую точность измерений без длительной коррекции во время постобработки. Пользователи получают надежные результаты благодаря ведущей в отрасли скорости сбора 750 000 осциллограмм в секунду.


R&S®RTP идеально подходит для точных измерений на высокой скорости сигналов и широкополосных RF-приложений благодаря его плоскому частотному отклику, высокому эффективному количество бит (ENOB, > 6.5) и большому паразитному динамическому диапазону (SFDR, > 45 дБ).


Высокая входная чувствительность 1 мВ / дел для малых сигналов

Прибор поддерживает измерение малых сигналов благодаря высокой вертикальной входной чувствительности вплоть до 1 мВ без ограничений по максимальной пропускной способности измерений.

В сочетании со сложной защитной конструкцией, изоляция между каналами> 50 дБ поддерживает высокий уровень точности измерения для многоканальных измерений.


Высокая температурная стабильность для согласованных результатов

Дизайн интерфейса R&S®RTP оптимизирован для почти нулевого дрейфа DC и высокой температурной стабильности. Измеряйте без перерывов на перекалибровку в течении дня. Точный контроль температуры R&S®RTP обеспечивает стабильные результаты, а  вентилятор с регулируемой скоростью поддерживает акустический шум на уровне шепота.


Низкий собственный джиттер

Оптимизирована частота дискретизации для аналого-цифровых преобразователей для низкого внутреннего джиттера. В осциллографе RTP используется кристалл с термостатированным кварцевым генератором (OCXO) в качестве эталона. Это обеспечивает долгосрочную устойчивость дрожания для сбора с глубокой памятью до 2 Гсемплов.

Характеристики Цифровой осциллограф RTP044 от Rohde & Schwarz

Полную техническую спецификацию смотрите в разделе "Документация"

МодельR&S RTP044
Система вертикального отклонения
Число аналоговых каналов4
Число логических каналов16 (опция RTP-B1)
Полоса пропускания аналоговых каналов4 ГГц
Максимальная входная частота для логических каналов400 МГц
Время нарастания переходной характеристики (расчетное)108 пс
Входящий КСВН (изм.)≤ 4 ГГц1,25
> 4 ГГц1,4
Вертикальное разрешение АЦП8 бит
16 бит для для высокой разделительной способности
(с уменьшением частоты семплирования)
16 бит в HD режиме (без уменьшения частоты семплирования, требуется опция R&S®RTP-K17)
Диапазон значений коэффициента отклонения по вертикали50 Ω от 1 мВ/дел до 1 В/дел
Импеданс (аналоговые каналы)50 Ω ± 2 %
Импеданс (логические каналы)100 кΩ +/-2%, 4 пФ
Максимальное входное напряжение (аналоговые каналы)±5 В
Изоляция между каналами (на каждом 100 мВ/дел)каналы 1-3, 1-4, 2-3, 2-4> 60 дБ
каналы 1-2 и 3-4> 40 дБ
Порог RMS (изм.)
(соответствующее отношение сигнал / шум при полной шкале (рассч.))
1 мВ/дел270 мкВ (22.3 дБ)
2 мВ/дел270 мкВ (28.3 дБ)
5 мВ/дел280 мкВ (36.0 дБ)
10 мВ/дел410 мкВ (38.7 дБ)
20 мВ/дел630 мкВ (41.0 дБ)
50 мВ/дел1.4 мВ (42.0 дБ)
100 мВ/дел2.7 мВ (42.3 дБ)
200 мВ/дел6.6 мВ (40.6 дБ)
500 мВ/дел14 мВ (42.0 дБ)
1 В/дел27 мВ (42.3 дБ)
Система горизонтального отклонения
Диапазон временной разверткиот 20 пс/дел до 10 000 с/дел
Погрешность временной развертки±10 ppb (после калибровки при +23 °C)
Система сбора данных
Частота дискретизации (аналоговые каналы)Макс. 20 ГВыб/с на каждый канал, > 950 000 осц/с
Частота дискретизации (логические каналы)5 ГВыб/с на каждый канал
Глубина памяти на каналСтандартно50 Мсемплов на 4-х каналах
100 Мсемплов на 2-х каналах
200 Мсемплов на 1 канал
С опцией RTP-B101100 Мсемплов на 4-х каналах
200 Мсемплов на 2-х каналах
400 Мсемплов на 1 канал
С опцией RTP-B102200 Мсемплов на 4-х каналах
400 Мсемплов на 2-х каналах
800 Мсемплов на 1 канал
С опцией RTP-B105500 Мсемплов на 4-х каналах
1 Гсемпл на 2-х каналах
2 Гсемпла на 1 канал
С опцией RTP-B1101 Гсемпл на 4-х каналах
2 Гсемпла на  2-х каналах
Система синхронизации
Источники синхронизацииВходы аналоговых каналов, вход внешнего запуска, входы инвертированных каналов, входы логических каналов (опционально), линейный запуск
Анализ осциллограмм
Категории измеренийАмплитуда, время, глазковая диаграмма, спектр, джиттер
Курсорные измеренияАмплитудные, временные.
ГистограммыВертикальные (амплитудные), горизонтальные (временные/частотные)
Тестирование по маскеДо 8 независимых масок.
Математическая обработкаДо 4 расчетных осциллограмм.
Дисплей
ТипЦветной емкостной сенсорный дисплей, 12,1 дюйм
Разрешение1280х800 пикселей (WXGA)
Цветовая схемаПредустановленные (стандартные) или устанавливаемые пользователем таблицы цветов
ПослесвечениеВ интервале от 50 мс до 50 с, или постоянно
Входы и выходы (передняя панель)
Входы пробниковBNC-совместимые, автоопределение пассивных пробников
Вход внешнего запускаBNC
Выход для компенсации пробникапрямоугольный импульс, Vlow = 0 В, Vhigh = 1 В, амплитуда 1 В (Vpp) ± 5 %, частота 1 кГц ± 1 %, 50 Ом
Джек заземления4 мм
USB-интерфейсы2 порта, type A plug, version 3.1 gen 1
Опциональные слоты2
Входы и выходы (задняя панель)
Выход тригераBNC
USB-интерфейсы2 порта, type A plug version 3.1 gen 1
2 порта, type A plug version 2.0
1 порт, type B plug, version 3.1 gen 1
LAN интерфейсRJ-45, поддерживает 10/100/1000BASE-T
Интерфейс для внешнего монитораDVI-D
GPIB интерфейсыфункциональныйIEC 625-2 (IEEE 488.2)
командные установкиSCPI 1999.0
коннекторIEEE-488 24-pin Amphenol (f)
функции интерфейсаSH1, AH1, T6, L4, SR1, RL1, PP1, DC1, DT1, C0
Внешний опорный входBNC female, 50 Ом, 1 МГц до 20 МГц, шаг 1 МГц, чувствительность ≥ 0 dBm
Опорный выход 10 МГцBNC female, 50 Ом, > 7 dBm
Вспомогательный выходSMA, для будущего использования
Digital Data Interface 40GQSFP+, для будущего использования
Опциональные слоты2
Общие характеристики
Температурный режимрабочие температуры+5 °C до +45 °C
температуры хранения–40 °C до +70 °C
Питание100-240 В, 50-60 Гц
Потребляемая мощностьмакс. 1000 Вт
Габаритные размеры (Ш × В × Г)с ручками RTP-B20463 мм × 285 мм × 349 мм
с противоударной защитой441 мм × 285 мм × 316 мм
Масса18,0 кг





Опции Цифровой осциллограф RTP044 от Rohde & Schwarz

USB Optional IEE-488 DVI-output USB Stick GPIB Штекер
