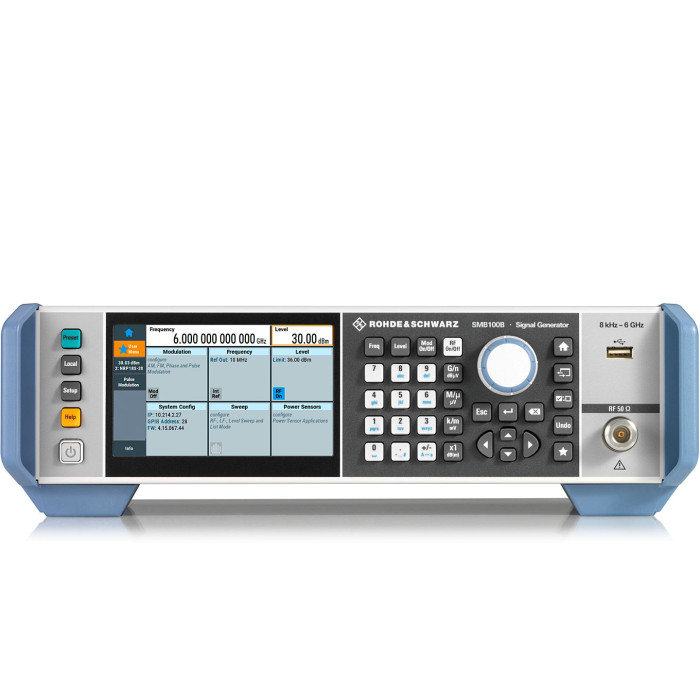

Генератор сигналов SMB100B от Rohde&Schwarz

Генератор сигналов SMB100B от Rohde&Schwarz

  • Тип:Аналоговые, Стационарный
  • Верхний предел частоты:до 1,1 ГГц, до 3 ГГц, до 6 ГГц
  • Нижний предел частоты:от 9 кГц
Отправить запрос

Генератор сигналов SMB100B от Rohde&Schwarz устанавливает новые стандарты спектральной чистоты и выходной мощности в сегменте среднего ценового диапазона. Эти характеристики были интегрированы в очень компактные и легкий форм-фактор.


Даже без дополнительных опций R&S SMB100B обеспечивает выдающуюся производительность. Кроме того, эта производительность может быть улучшена для конкретного приложения. Например, опция R&S SMBB-B1 (OCXO) уменьшает старение и температурную зависимость опорной частоты и улучшает фазовый шум одиночной боковой полосы (SSB). R&S SMBB-B1H высокопроизводительный OCXO вариант еще больше улучшает эти параметры производительности. По сравнению со стандартной конфигурацией, зависимость от старения и температуры улучшаются более чем в десять раз.



Также в генераторе сигналов SMB100B доступны два дополнительных уровня выходной мощности. Только базовый блок обеспечивает выходную мощность 20 дБм на частоте 1 ГГц. Опция высокой выходной мощности SMBB-K31 обеспечивает дополнительно 8 дБ выходной мощности с 28 дБм. Этот первый уровень «высокой выходной мощности» можно активировать, используя программный код непосредственно на инструменте без дополнительных расходов на услуги по установке. Кроме того, установка сверхвысокой выходной мощности R&S SMBB-B32 добавляет прибору еще 6 дБ. Ультравысокая выходная мощность в 34 дБм уникальна для инструментов в этом классе (все значения измеряются на частоте 1 ГГц).


Генератор сигналов R&S SMB100B охватывает частотный диапазон от 8 кГц до 1 ГГц, 3 ГГц или 6 ГГц.


Помимо чистых сигналов непрерывных сигналов CW, R&S SMB100B с опцией SMBB-K720 может генерировать сигналы с амплитудной (АМ), частотной (ЧМ) и фазовой (ФМ) модуляцией.


Возможности генератора импульсов и импульсного модулятора позволяют генерировать высококачественные импульсы. С дополнительной опцией SMBB-K27 для импульсной последовательности, пользователи могут генерировать одиночные импульсы, двойные импульсы и настраиваемые последовательности импульсов.


Генератор РЧ-сигналов SMB100B от Rohde & Schwarz - идеальный выбор для широкого спектра применений в области НИОКР, производства, сервиса и обслуживания, где хорошее соотношение цена / производительность является также ключевым фактором.


Основные характеристики

  • Диапазон частот от 8 кГц до 1 ГГц, 3 ГГц или 6 ГГц
  • Выходной фазовый шум одиночной боковой полосы (SSB) -134 дБн (изм.) на частоте 1 ГГц и смещении 20 кГц
  • Очень низкий широкополосный шум -153 дБн (тип.) при 15 МГц <f ≤ 6 ГГц и смещении 30 МГц
  • Ультравысокая выходная мощность 34 дБм (измер.) на частоте 1 ГГц
  • Компактный форм-фактор с шириной 2 HU и ¾ 19 "
  • Большой, современный 5-дюймовый графический интерфейс с сенсорным экраном

Краткие технические характеристики SMB100B

Полную спецификацию смотрите в технической спецификации в разделе Файлы

Частота
Диапазон частотSMBB-B1018 кГц – 1 ГГц
SMBB-B1038 кГц – 3 ГГц
SMBB-B1068 кГц – 6 ГГц
Шаг установки частоты0.001 Hz
Разрешение синтезаf = 1 ГГц0.163 мкГц (ном.)
Время установки для f > 200 МГц или < 20 Hz, для f ≤ 200 МГц с остановленным обновлением интерфейса пользователя< 1.1 мс (0.8 мс изм.)
Ошибка частоты (при калибровке)Стандартно< 1 × 10–7
с опциями SMBB-B1 или SMBB-B1H< 1 × 10–8
Старение частоты (через 30 дней непрерывной работы)Стандартно≤ 1 × 10–6 / год
с опцией SMBB-B1≤ 1 × 10–9 / день
≤ 1 × 10–7 / год
с опцией SMBB-B1H≤ 5 × 10–10 / день
≤ 3 × 10–8 / год
Влияние температуры (для диапазона 0 °C до +55 °C)Стандартно±2 × 10–6
с опцией SMBB-B1±1 × 10–7
с опцией SMBB-B1H±1 × 10–8
Время разогревадо номинальной температуры термостата, с опциями SMBB-B1 или SMBB-B1H≤ 10 мин.
Уровень
Диапазон установки уровняСтандартно
8 кГц ≤ f < 100 кГц–145 дБм до +8 дБм
100 кГц ≤ f < 300 кГц–145 дБм до +13 дБм
300 кГц ≤ f < 1 МГц–145 дБм до +18 дБм
1 МГц ≤ f < 6 ГГц–145 дБм до +20 дБм
с опцией SMBB-K31
8 кГц ≤ f < 100 кГц–145 дБм до +8 дБм
100 кГц ≤ f < 300 кГц–145 дБм до +13 дБм
300 кГц ≤ f < 1 МГц–145 дБм до +18 дБм
1 МГц ≤ f ≤ 6 ГГц–145 дБм до +30 дБм
с опциями SMBB-K31 и SMBB-B32
8 кГц ≤ f < 100 кГц–145 дБм до +23 дБм
100 кГц ≤ f < 300 кГц–145 дБм до +27 дБм
300 кГц ≤ f < 1 МГц–145 дБм до +31 дБм
1 МГц ≤ f ≤ 6 ГГц–145 дБм до +36 дБм
Шаг установки уровня0.01 дБ
Максимальная специфицированная выходная мощность (PEP)Стандартно
200 кГц < f ≤ 1 МГц–110 дБм до +13 дБм
1 МГц < f ≤ 10 МГц–110 дБм до +18 дБм
10 МГц < f ≤ 6 ГГц–127 дБм до +18 дБм
с опцией SMBB-K31
200 кГц < f ≤ 1 МГц–110 дБм до +13 дБм
1 МГц < f ≤ 10 МГц–110 дБм до +21 дБм
10 МГц < f ≤ 4 ГГц–127 дБм до +21 дБм
4 ГГц < f ≤ 6 ГГц–127 дБм до +20 дБм
с опциями SMBB-K31 и SMBB-B32
200 кГц < f ≤ 10 МГц–110 дБм до +21 дБм
10 МГц < f ≤ 6 ГГц–127 дБм до +26 дБм
Точность уровня (в диапазоне температур +18 °C до +33 °C)уровень > –90 дБм
200 кГц < f ≤ 3 ГГц< 0.5 дБ
f > 3 ГГц< 0.7 дБ
уровень ≤ –90 дБм
200 кГц < f ≤ 10 МГц< 1.2 дБ
10 МГц < f ≤ 3 ГГц< 0.8 дБ
f > 3 ГГц< 1.1 дБ
Дополнительная погрешность уровнясостояние ALC “Off (Table)”< 0.5 дБ
Импульсная модуляция< 0.5 дБ
КСВН (на 50 Ом)f > 200 кГц< 1.8
Спектральная чистота
Гармонические составляющиеУровень ≤ 13 дБм, f > 1 МГц< -30 дБн
Негармонические составляющие (отстройка  > 10 кГц, CW, уровень >10 дБм)f ≤ 750 МГц< –80 дБн
750 МГц < f ≤ 1500 МГц< –76 дБн
1500 МГц < f ≤ 3000 МГц< –70 дБн
3.00 ГГц < f ≤ 6.00 ГГц< –64 дБн
Фазовый шум SSB (отстройка 20 кГц, CW, полоса измерения 1 Гц, уровень 10 дБм)f = 100 МГц< –142 дБн, –146 дБн (тип)
f = 1 ГГц< –126 дБн, –132 дБн (тип)
f = 2 ГГц< –120 дБн, –126 дБн (тип)
f = 3 ГГц< –116 дБн, –122 дБн (тип)
f = 4 ГГц< –114 дБн, –120 дБн (тип)
f = 6 ГГц< –110 дБн, –116 дБн (тип)
Широкополосный шум(отстройка 30 МГц, CW, уровень 10 дБм, полоса измерения 1 Гц)15 МГц < f ≤ 6 ГГц< –146 дБн, < -153 дБн (тип)
Модуляция
АМ, ЧМ, ФМТребуется опция: SMBB-K720
ИмпульснаяТребуется опция: SMBB-K22
Общие характеристики
Температурный режимрабочие температуры0 °C до +55 °C
температуры хранения–40 °C до +71 °C
Питание100-240 В, 50-60 Гц
Потребляемая мощность110 Вт
Габаритные размеры (Ш × В × Г)344 мм × 108 мм × 372 мм
Масса6,8 кг
  • Тип: Аналоговые, Стационарный
  • Нижний предел частоты: от 9 кГц
  • Верхний предел частоты: до 1,1 ГГц, до 3 ГГц, до 6 ГГц
