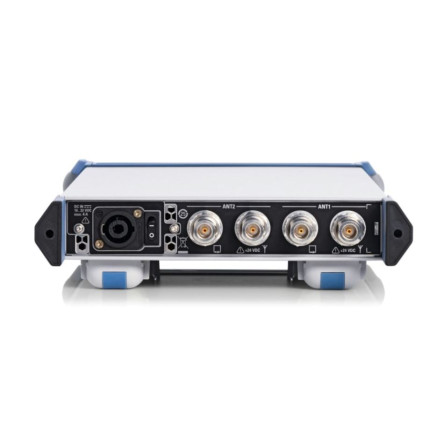

Источник питания для двух активных антенн через сигнальный кабель R&S IN600

Источник питания для двух активных антенн через сигнальный кабель R&S IN600

    Отправить запрос

    R&S®IN600 используется для питания активных приёмных антенн, которые получают питание через коаксиальный кабель РЧ выхода.



    Напряжение питания антенны подаётся внутренний проводник коаксиального кабеля с помощью широкополосного Bias Tee. Этот Bias Tee обеспечивает минимальные вносимые потери и лучше ослабление шума, а так же минимальные нежелательные сигналы на входе приёмника.



    В общей сложности четыре разных модели R&S®IN600 доступны для решения всех возможных приложений. Они различаются по числу возможных подключений антенн и поддерживаемым напряжением питания.

    Модели переменного тока ориентированы для стационарного использования, где есть доступ к сети питания. Модели постоянного тока могут питаться от батареи постоянного тока, что позволяет их использовать в пути. Модель с двумя Bias Tees типично используется с R&S®HE016. Данное устройство может использоваться с активной антенной системой или любой другой системой, где есть более, чем одна активная антенна из портфеля решений компании Rohde & Schwarz.

    IN600

    Диапазон частот

    От 9 кГц до 8 ГГц

    Входное сопротивление

    50 Ω

    КСВН

    ≤2.5 (типично< 2.0 в диапазоне 20 кГц)

    Вставка lossS21

    ≤2.5 дБ (типично < 1.5 дБ в диапазоне 20 kHz)

    Макс. мощность на входе антенны

    +20 дБм

    Источник питания

    Источник переменного тока (только модели .11, .12)

    от 100 В до 240 В, от 50 Гц до 60 Гц/400 Гц, 50 ВА

    Источник постоянного тока (только модели .12, .22)

    От 10 В до 32 В, макс. 4 А

    Выходное напряжение (разъём антенны)

    24 В постоянного тока ±1 В

    Макс. ток (на каждый разъём антенны)

    500 мА

    Коннекторы

    N-мама

    СВБР

    >75 000 часов

    Диапазон рабочих температур

    от 0 °C до +50 °C

    Размеры(Ширина× Высота×Глубина)

    прибл. 250 мм × 65 мм × 400 мм (1/2 19 ", 1 HU)

    Вес

    прибл. 3 кг

      R&S®IN600 используется для питания активных приёмных антенн, которые получают питание через коаксиальный кабель РЧ выхода.
