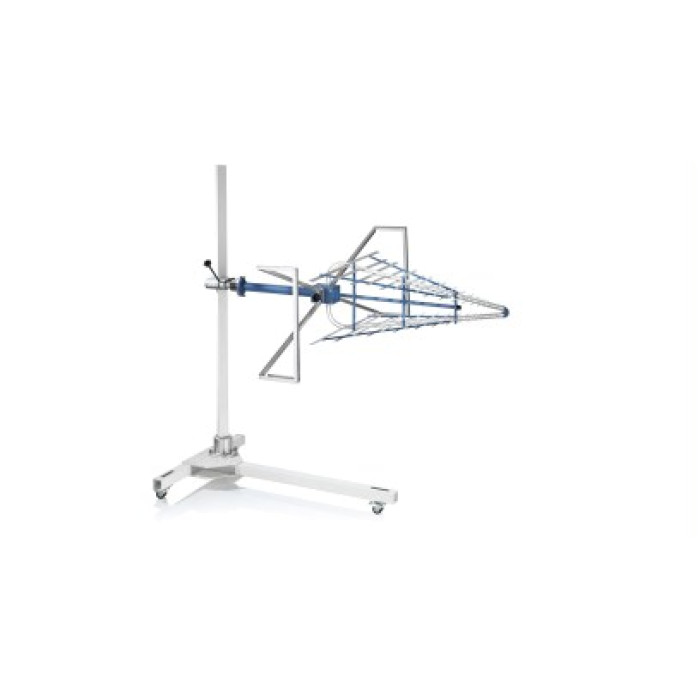

Комбинированная логопериодическая антенна Rohde & Schwarz HL562E
Комбинированная логопериодическая антенна Rohde & Schwarz HL562E
- Тип:Связные, Измерительные
- Частота до:до 6 ГГц
- Частота от:от 30 МГц
Описание Комбинированная логопериодическая антенна Rohde & Schwarz HL562E
Комбинированная антенна R&S HL562E совмещает в себе характеристики биконической и логопериодических антенн, благодаря чему имеет необычайно широкий диапазон рабочих частот. Антенна разработана в развитие R&S HL562 для выполнения соответствия растущим требованиям международных стандартов в области ЭМС. Идеальная симметрия и согласование позволяют применять антенну для измерения и создания напряжённостей поля порядка 10 В/м и выше.
Характеристики Комбинированная логопериодическая антенна Rohde & Schwarz HL562E
Технические характеристики:
Наименование параметра | Значение |
Диапазон рабочих частот, МГц | от 30 до 6000 |
Поляризация | линейная |
Вход | N-тип, 50 Ом |
КСВН входа, не более | 2 |
Допустимая входная мощность, Вт | |
30 МГц | 225 CW |
80 МГц | 900 CW |
250 МГц | 750 CW |
1 ГГц | 420 CW |
3 ГГц | 270 CW |
6 ГГц | 150 CW |
Коэффициент усиления(от 200 МГц), дБ | 8,5 |
Поляризационная развязка, дБ, не менее | 20 |
Масса, кг | 5 |
Габаритные размеры (без треноги) (ширина×высота×длина), м | 0,57×1,43×1,65 |
Рабочие условия эксплуатации: | |
температура окружающего воздуха, °С | от 5 до 40 |
Опции Комбинированная логопериодическая антенна Rohde & Schwarz HL562E
Аксессуары Комбинированная логопериодическая антенна Rohde & Schwarz HL562E
Применяется в условиях безэховых экранированных помещений для испытаний на ЭМС и ЭМИ
Ключевые особенности
- Диапазон рабочих частот от 30 МГц до 6 ГГц
- Возможность создания больших напряженностей поля
- легкий вес и компактный размер
- Применяется в условиях безэховых экранированных помещений для испытаний на ЭМС и ЭМИ
- Индивидуальная заводская калибровка в комплекте поставки
