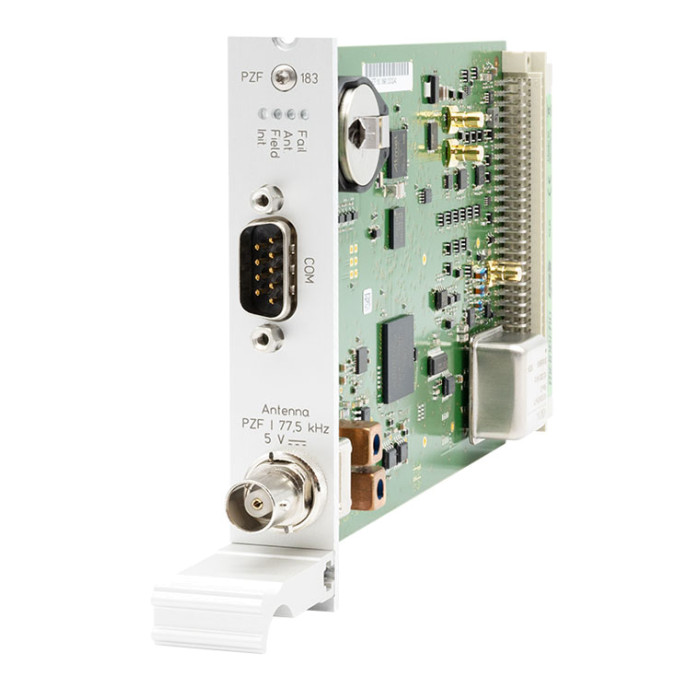

Кореляційний приймач (Eurocard) IMS-PZF183 (DCF77)

Характеристики Кореляційний приймач (Eurocard) IMS-PZF183 (DCF77)

Приймач Квадратурний приймач для оптимізованої оцінки сигналів DCF (амплітудна і фазова модуляція)

Точність імпульсних виходів:
Час затримки між двома системами з макс. відстань 50 км:
тип. 20 мкс, максимум 50 мкс
Часовий зсув послідовних імпульсів: макс. 1,5 мкс
Індикатори стану Інформація про стан за допомогою 4 світлодіодних світлових індикаторів (2 мм світлові трубки)

 Init - синій: поки приймач проходить фазу ініціалізації
 Поле - зелене: визначено мінімальну напруженість поля, необхідну для отримання кореляції
 Ant Fail - червоний: антена несправна або не підключена
 Помилка - червоний: час не синхронізовано

Тип антени DCF77 зовнішня антена AW02
Час синхронізації 2–3 хвилини за умови хорошого прийому DCF77
Частотні виходи Синтезатор частот для довільних частот від 0,125 Гц до 10 МГц, регульована фаза, вихід через зовнішні модулі, такі як модулі IMS-BPE
Імпульсні виходи Пульс за секунду (PPS) і пульс за хвилину (PPM). Рівень TTL, тривалість імпульсу: 200 мсек
Точність імпульсних виходів Краще +/- 50 мкс після синхронізації та 20 хвилин роботи.
Інтерфейс Один послідовний інтерфейс RS-232
Вихід рядка послідовного часу COM 0:
Швидкість: 300, 600, 1200, 2400, 4800, 9600, 19200 бод
Формат даних: 7N2, 7E1, 7E2, 7O1, 7O2, 8E1, 8N1, 8N2, 8O1
Телеграма часу: Meinberg Standard Time String, SAT, Uni Erlangen (NTP), COMPUTIME, SPA, RACAL, ION або Capture String
Перемикання виходів Чотири виходи TTL можна конфігурувати незалежно для наступних режимів:
- вільні програмовані циклічні або фіксовані імпульси
- часовий код
- режим таймера; три «ON»- і три «OFF» стану можуть бути встановлені на день
Стани перемикача можна інвертувати для всіх трьох виходів, довжину імпульсу можна налаштувати.
Імпульсний вихід може бути налаштований для всіх каналів разом на «завжди» або «ifsync».
Підтримувані формати часового коду IRIG B002: 100 pps, сигнал DCLS, без оператора, BCD, час року
IRIG B122: 100 пікселів на секунду, синусоїдальний сигнал AM, несуча 1 кГц, BCD, час року
IRIG B003: 100 пакетів на секунду, сигнал DCLS, без несучої, BCD, час року, SBS, час доби
IRIG B123: 100 пікселів на секунду, синусоїдальний сигнал AM, несуча частота 1 кГц, BCD, час року, SBS, час доби
IRIG B006: 100 pps, сигнал DCLS, без перевізника, BCD, час року, рік
IRIG B126: 100 pps, синусоїдальний сигнал AM, несуча частота 1 кГц, BCD, час року, рік
IRIG B007: 100 пакетів за секунду, сигнал DCLS, без оператора, BCD, час року, рік, час доби SBS
IRIG B127: 100 pps, синусоїдальний сигнал AM, несуча частота 1 кГц, BCD, час року, рік, SBS, час доби
IEEE1344: код відповідно до IEEE1344-1995, 100 пікселів на секунду, синусоїдальний сигнал АМ, несуча 1 кГц, час року в BCD, час доби SBS, розширення IEEE1344 для дати, часового поясу, літнього часу та високосної секунди у функціях керування сегмент
C37.118: Як IEEE1344 - з бітом інвертованого знака для зсуву UTC
AFNOR: Код згідно з NFS-87500, 100 пікселів на секунду, синусоїдальний сигнал AM, несуча 1 кГц, час року в двосторонній формі, повна дата, час доби SBS
Роз'єм антени Роз'єм BNC
Резервна батарея типу CR2032 (літієва кнопка)
У разі втрати живлення основної системи ця батарея живить годинник реального часу, а також гарантує, що дані альманаху GNSS належним чином буферизуються в оперативній пам’яті.
Термін служби літієвої батареї: мін. 10 років
Тип кабелю Коаксіальний кабель RG58 для внутрішнього чи зовнішнього використання (роз’єм BNC, N-Norm)
Робоча напруга +5 В постійного струму
Струм споживання +5 В 1,1 A до 1,4 A (залежить від опції генератора)
