Логопериодическая антенна A. H. Systems SAS-515

Логопериодическая антенна A. H. Systems SAS-515

  • Тип:Измерительные
  • Вид:Пассивные антенны
  • Частотный диапазон верхний предел:до 4 ГГц
  • Частотный диапазон нижний предел:от 120 МГц
Отправить запрос

Антенна SAS-515 является логопериодической антенной (Log Periodic Antenna) A.H. Systems с линейной поляризацией и используется для частот 120 – 4000 МГц.

Конструкция модели SAS-515 разработана для обеспечения низкого значения КСВН и максимального показателя коэффициента усиления.

Широкополосная Log Periodic антенна SAS-515 превосходно подходит как для измерений (по затуханию), так и для производства излучения.

Эксплуатация SAS-515 возможна внутри различных помещений (в том числе экранированных) и снаружи (на открытом воздухе) без потерь ее высоких характеристик.

Великолепные показатели по усилению, широкая частотная полоса, легкая конструкция делают антенну SAS-515 удобной и высокопроизводительной для тестирований.

Технические характеристики

Диапазон частоты

120 МГц - 4000 МГц

Усиление:

6.5 дБи

Максимальная мощность:

1000 Вт

Максимальное излучаемое поле:

200 В/м

Тип шаблона:

направленный

Импеданс:

50 Ом

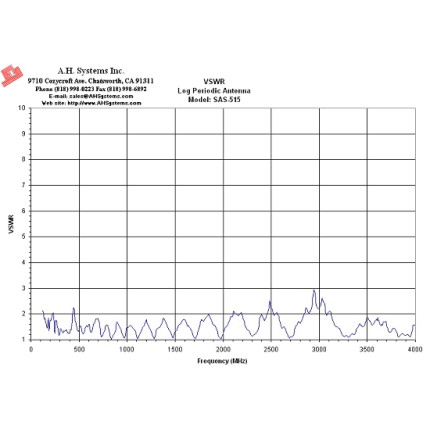

VSWR:

1.63:1 тип. (2.5:1 макс)

Разъем:

N-Type, Female

Крепление основы:

¼ x 20 Thread, Female

Физические размеры

Длина:

44,3 дюйм. (112,5 см)

Ширина:

55,9 дюйм. (142 см)

Вес:

2,8 фунта (1.27 кг)

  • Частотный диапазон верхний предел: до 4 ГГц
  • Частотный диапазон нижний предел: от 120 МГц
  • Тип: Измерительные
  • Вид: Пассивные антенны

Логопериодическая модель антенны SAS-515 идеальна для проверки средств на ст.TEMPEST, ст.FCC, ст.военн.MIL-STD и ст.VDE.

Направленная антенна SAS-515 характеризуется высоким показателем усиления, низким значением КСВН, широким диапазоном от 120 до 4000 МГц.

Сфера использования современных логопериодических антенн, выпускаемых A.H. Systems, достаточно широка и разнообразна.
