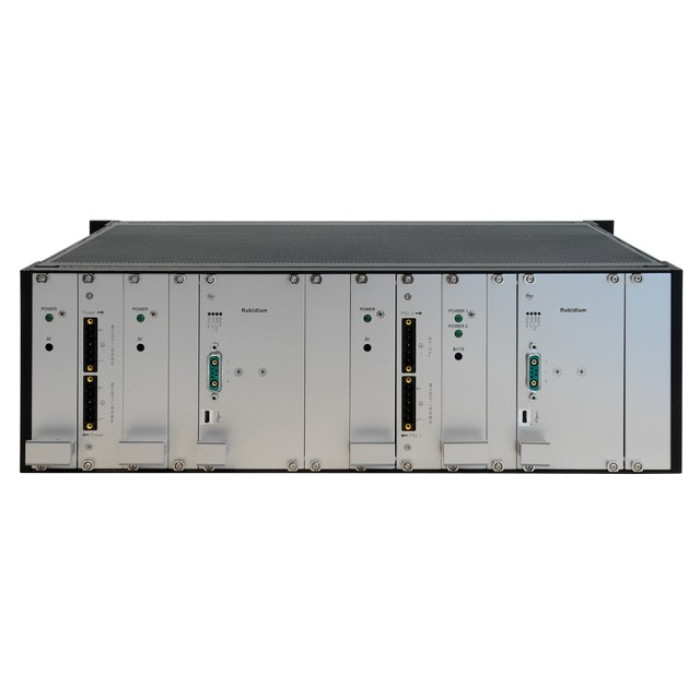

Опорный рубидиевый генератор IMS - XHE(Rb) от Meinberg
Описание Опорный рубидиевый генератор IMS - XHE(Rb) от Meinberg
IMS - XHERb: внешнее поддерживающее расширение
PRS10 Рубидиевый генератор
Meinberg XHE(Rb) добавляет возможность удерживания характеристик для систем синхронизации времени и частоты Meinberg IMS. Он содержит один или два модуля PRS10 Rubidium от «Stanford Research» и может быть оснащен двумя источниками питания для каждого модуля Rubidium.
Модуль подключается к эталонным часам соответствующего сервера IMS ибудет выдавать опорные сигналы до тех пор, пока эталонные часы синхронизируются.
В случае, если эталонные часы теряют свой источник синхронизации, XHE(Rb) предоставляет эталон синхронизации для сервера IMS на основе его характеристик удерживания.
Ключевые особенности:
- XHE(Rb)обеспечивает опорный сигнал согласно характеристик удерживания;
- Удерживание: 72 часа на уровне Stratum 1.
Характеристики Опорный рубидиевый генератор IMS - XHE(Rb) от Meinberg
Размеры
483х132х275 (ШхВхГ);
Размеры передней панели
14HP/3U (70х128)
Разъем для подключения питания
64-пин DIN 41612
Отклонение частоты
5Е-11 (72 часа откл затем 72 часа вкл)
Источники питания
- 2 х 100-240 В (50-60 Гц, переменный ток) / 100-200 В (постоянный ток);
- 2 х 20-72 В (постоянный ток, также доступны варианты с преобразованием переменного тока в постоянный).
Отклонение частоты в процессе эксплуатации
Старение излучателя генератора (через 30 дней):
- ежемесячно: 5Е-11;
- ежегодно: 5Е-10.
Размеры платы
160х100х1,5 мм
Время прогрева
< 15 мин (time to lock)
< 20 (time to 1 E-9)
Температурный дрейф
+/- 1 Е-10 (-20°С …65°С)
Короткосрочная стабильность
< 2Е-11 (1 с)
< 1Е-11 (10 с)
< 2Е-12 (100 с)
Температура окружающей среды, влажность
0…40°С, 85%
Техническая поддержка
Обновления программного обеспечения предоставляются бесплатно в течение всего срока службы вашего продукта Meinberg;
Гарантийный срок
3 года
RoHS-статус
Продукт полностью соответствует директиве RoHSпо ограничению содержания вредных веществ;
WEEE-статус
Данный продукт рассматривается как продукт категории B2B. Для обеспечения утилизации отходов, соответствующих требованиям директивы WEEE (Waste Electrical & Electronic Equipment – директива по отработанному электрическому и электронному оборудованию), они должны быть возвращены производителю. Любые транспортные расходы по возврату этого продукта (в конце срока его службы) должны быть понесены конечным пользователем, в то время как Meinberg будет нести расходы на саму утилизацию отходов.
