Генераторы, управляемые напряжением (ГУН) используются практически во всех RF-приложениях, а их технические параметры существенно влияют на качество компонентов, в которых они используются. Анализатор фазовых шумов и ГУН тестер R&S FSWP может провести полную проверку генераторов, управляемых напряжением, нажатием всего одной кнопки.

Основными компонентами практически во всех радиочастотных приложениях, как, например, в мобильной связи, являются генераторы, управляемые напряжением (ГУН). Они меняют частоту колебаний при изменениях приложенного напряжения. Доступный диапазон напряжения должен быть достаточным для того, чтобы ГУН соответствовал диапазону заданных частот. Важными характеристиками качества ГУН, необходимыми для измерения, являются его спектральное качество, диапазон частот, который он охватывает, выходная мощность и потребление тока (особенно для мобильных приложений), а также коэффициент передачи по напряжению, отвечающий за тонкую подстройку.

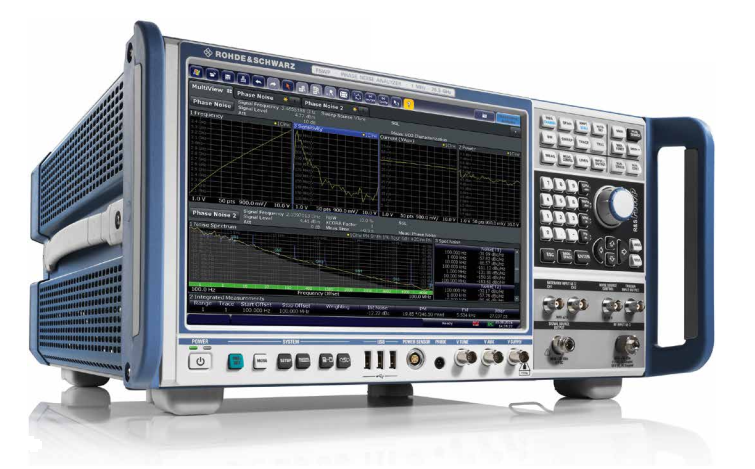

Рис. 1: R&S FSWP быстро измеряет ГУН и фазовые шумы: верхняя панель отображает характеристики ГУН, нижняя панель показывает измерение фазового шума на частоте 2 ГГц


Теперь все эти измерения могут быть выполнены одним единственным прибором и нажатием всего одной кнопки: анализатором фазовых шумов и ГУН тестером FSWP (Рис.1) от Rohde & Schwarz, заказать который можно у компании ИНКОТЕЛ СИСТЕМ – официального дистрибьютора Rohde & Schwarz в Украине. С выпуском прошивки 1.30 Анализатор сигналов и спектра FSWP может измерять ГУН без необходимости использовать дополнительные средства. Пользователь просто настраивает напряжение питания, диапазон напряжения и количество точек измерения, после чего R&S®FSWP быстро определяет все необходимые характеристики. Для каждой точки измерения требуется всего несколько миллисекунд. Следовательно, общее время измерения в основном зависит от времени установки ГУН. Можно также задать время перестройки, чтобы FSWP подождал, прежде чем начать измерение.

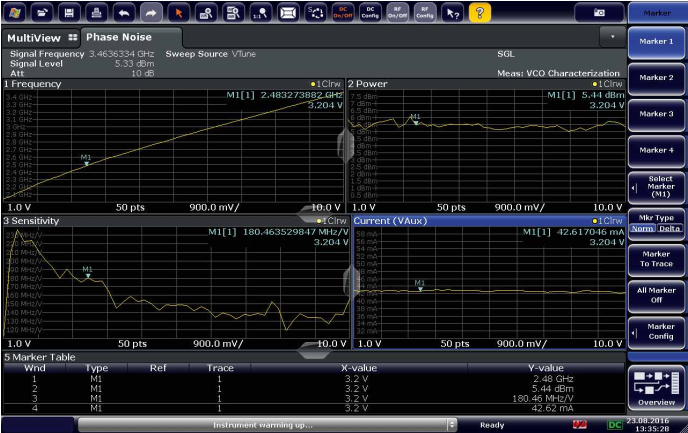

Рис. 2: Типичное измерение и оценка ГУН. Ключевые параметры, такие как частота, мощность, чувствительность и потребление тока измеряются относительно настройки напряжения.


Типичное измерение можно увидеть на Рис. 2, в котором параллельно показаны все характеристики. Маркеры могут быть связаны через различные окна с целью собрать в таблице все важные параметры для определенного напряжения настройки.
При этом для измерений ГУН внешние источники напряжения не требуются. Анализатор сигналов и спектра FSWP измеряет предельно низкие фазовые шумы (Рис. 3). Настраиваемое напряжение может варьироваться от -10 до 28 В с максимальным шумовым напряжением 1 нВ / √Гц (при 10 кГц). В приборе доступен источник рабочего напряжения 16 В с максимальным током потребления 2000 мА, которого более чем достаточно для любого генератора на рынке. Он также может работать как источник тока. Третий источник напряжения в FSWP полезен для измерений ГУН, которые требуют дополнительного (даже отрицательного) напряжения. R&S FSWP также может настраивать рабочее напряжение. Это полезно для проверки поведения передатчика со слабой батареей.

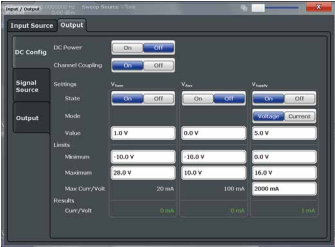

Рис. 3: Меню настройки для внутренних источников напряжения R&S®FSWP

Фазовый шум тоже очень важен для качества передачи передатчика и мощности соседнего канала, поэтому его необходимо измерять. В решении этой задачи Анализатор фазовых шумов FSWP превосходит всех конкурентов являясь самым быстрым и самым чувствительным тестером фазовых шумов на сегодняшний день на рынке. Для таких измерений многоканальная концепция R&S FSW позволяет одновременно отображать фазовые шумы при определенном рабочем напряжении вместе с характеристиками ГУН (Рис.1). Скриншот полностью документирует все основные параметры.

Таким образом, благодаря новой возможности всесторонне анализировать ГУН при нажатии всего одной кнопки, анализатор фазового шума и ГУН тестер FSWP от Rohde&Schwarz более чем оправдывает свое название. Внешние источники напряжения для измерений не требуются, так как тестер поставляется с внутренними источниками низких шумов.

Более детально ознакомиться с характеристиками Анализатора фазовых шумов FSWP от Rohde&Schwarz Вы можете ознакомиться перейдя по ссылке: http://inkotel.com.ua/products/view/analizator-signalov-i-spektra-rohde-schwarz-fswp
