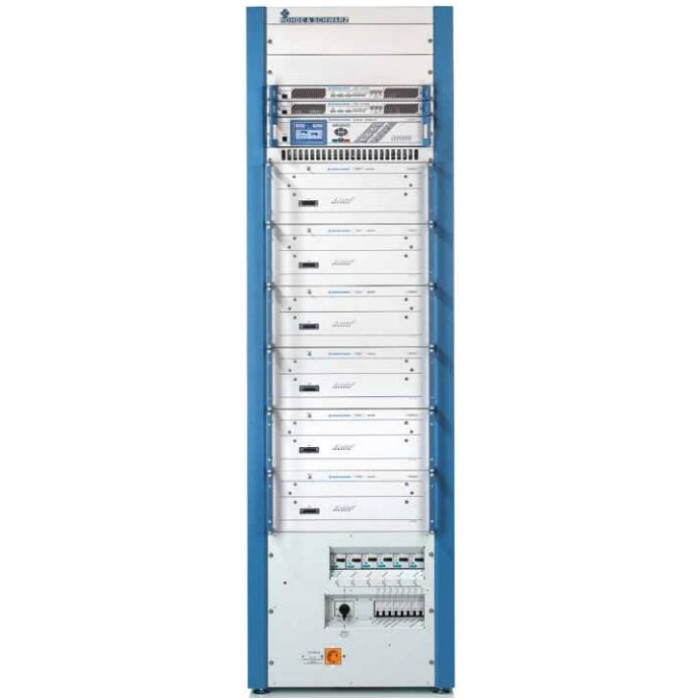

Передатчики ОВЧ-диапазона серии Rohde & Schwarz NW8200
Описание Передатчики ОВЧ-диапазона серии Rohde & Schwarz NW8200
Новая серия передатчиков ОВЧ-диапазона R&S®NM/NW8200 построена на общей для семейства телерадиовещательных передатчиков R&S®Nх8000 конструктивной платформе. Это значит, что модуль управления передатчиком и системная шина для обеспечения связи внутренних и внешних компонентов идентичны для всех изделий.
Характеристики Передатчики ОВЧ-диапазона серии Rohde & Schwarz NW8200
R&S® | NW8201 | NW8202 | NW8203 | NW8204 | NW8205 | NW8206 |
Число усилителей | 1 | 2 | 3 | 4 | 5 | 6 |
Выходная мощность ВЧ-сигнала, Вт | 330 | 660 | 1000 | 1300 | 1650 | 2000
|
Расход воздуха, м3/мин | 8,5
| 17
| ||||
Входы (DVB-T/DVB-H) | 4 x ASI | |||||
Кодирование и модуляция | в соответствии с EN300744, EN302304 (опция) | |||||
Тип модуляции | QPSK, 16QAM или 64QAM | |||||
Защитный интервал | 1/4, 1/8, 1/16 или 1/32 от полезной длительности символа | |||||
Режим IFFT | 2 k и 8 k, 4 k (опция) | |||||
Внутренняя скорость кодирования | 1/2, 2/3, 3/4, 5/6 или 7/8 | |||||
Полезная длительность символа | 224 мкс (2 k) или 896 мкс (8 k), 448 мкс (4 k, опция) | |||||
Диапазон частот | От170 МГц до 250 МГц |
Напряжение питания | 3х400 В ± 15% (пер.), 3 фазы, от 47 до 63 Гц |
Максимальная высота места установки | 2000 м над уровнем моря (>2000 м – по специальному заказу) |
Диапазон рабочих температур | от +1 ºС до +45 ºС |
Относительная влажность (макс.) | 95%, без конденсации |
Габариты (ШхВхГ) | 600х2000х800 мм |
Тип ВЧ-разъема | 1 5/8” EIA |
Синхронизация | |
Опорная частота | 10 МГц, от 0,1 до 5 В (размах) или уровни ТТЛ, разъем BNC |
Опорный импульс | 1 имп/с (1 Гц, ТТЛ, разъем BNC) |
Локальное и дистанционное управление | |
Локальное управление | |
Цветной дисплей, клавиши | управление с передней панели через графический интерфейс пользователя (ГИП) |
RJ-45 | через компьютер с помощью стандартного веб-браузера |
Дистанционное управление | |
RJ-45 | в соответствии с IEC 864-2 через Ethernet (стандартное исполнение) |
RJ-45 | интерфейс для управления по сети (веб-сервер или SNMP-агент) (опция) |
Параллельный интерфейс | плавающие контакты для передачи сообщений и команд (опция) |
Последовательная шина | интерфейс шины в соответствии с IEC 864-2 (опция) |
Опции Передатчики ОВЧ-диапазона серии Rohde & Schwarz NW8200
Аксессуары Передатчики ОВЧ-диапазона серии Rohde & Schwarz NW8200
Свойства
Проектное решение
Стандартизованная конструкция для аналогового и цифрового ТВ
Новая серия передатчиков с воздушным охлаждением R&S®NM/NW8200 разработана для поддержки стандартов аналогового ТВ (B/G, K, M/N, I), стандартов кодирования цвета (SECAM, PAL, NTSC) и звука (ЧМ моно, дуал-саунд/стерео IRT и NICAM), а также для стандартов цифрового ТВ (DVB?T /DVB?H, ATSC, ATSC Mobile DTV, MediaFLOTM, ISDB-T, ISDB-TB, DTMB). Усилители мощности на базе выполненных по технологии LDMOS транзисторов обеспечивают высокую выходную мощность при минимуме занимаемого объема. Все компоненты полностью настроены для вещания на частотах от 170 до 250 MГц (ОВЧ-диапазон III) как в аналоговых, так и в цифровых стандартах. Доступная выходная мощность для аналогового ТВ (в целом) находится в пределах от 750 Вт до 3 кВт, а для цифрового ТВ занимает диапазон от 330 Вт до 2 кВт (для сигналов стандартов DVB-T/-H, MediaFLOTM, ISDB-T, ISDB-TB,DTMB) и от 500 Вт до 2 кВт (для сигналов стандартов ATSC, ATSC Mobile DTV).
Передатчики включают в себя следующие компоненты:
• Возбудитель
• Усилитель(ли) мощности
• Модуль управления передатчиком
• Стойку для передатчика с системой охлаждения
Новая серия передатчиков ОВЧ-диапазона R&S®NM/NW8200 построена на общей для семейства телерадиовещательных передатчиков R&S®Nх8000 конструктивной платформе. Это значит, что модуль управления передатчиком и системная шина для обеспечения связи внутренних и внешних компонентов идентичны для всех изделий.
