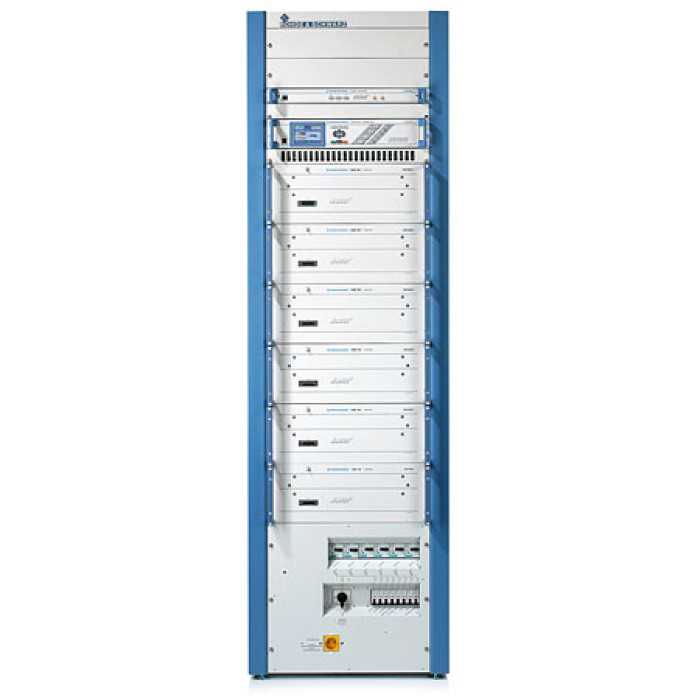

Полупроводниковые ОВЧ ЧМ передатчики Rohde & Schwarz NR8200

Полупроводниковые ОВЧ ЧМ передатчики Rohde & Schwarz NR8200

    Отправить запрос

    NR8200 от Rohde &Schwartz охватывает диапазон от 2,5 до 30 кВт. В состав передатчиков входят следующие компоненты: возбудитель R&S SU800, усилитель мощности R&S VU825, стойка передатчика с системой охлаждения, сумматор мощности, распределитель мощности, модуль управления R&S®NetCCU800®. Все передатчики обладают превосходными техническими характеристиками, оптимальным соотношением «цена/качество», отличаются максимальной надежностью и простотой в обслуживании. Передатчики оснащены новым современным цифровым возбудителем R&S®SU800 со встроенным интерфейсом AES/EBU. Компактные модели с воздушным охлаждением выходной мощностью до 15 кВт и глубиной корпуса всего 800 мм монтируются в 19-дюймовой стойке. Модуль управления R&S®NetCCU800® обеспечивает обмен данными с внутренними и внешними устройствами и выполняет все функции управления. Текущие данные о состоянии передающей системы могут наглядно отображаться на цветном дисплее модуля управления R&S®NetCCU800® на нескольких языках. Все необходимые диагностические параметры передатчика и усилителя можно получить как локально, так и дистанционно через стандартный протокол (IP) и стандартное программное обеспечение (веб-браузер, SNMP).

    Технические характеристики

    Диапазон частот

    от 87,5 МГц до 108 МГц

    Установка частоты (внутр.)

    с помощью меню с шагом 10 кГц

    Установка частоты (внешн.)

    8 предварительно заданных фиксированных частот

    Дрейф частоты

    m

    Смещение центральной частоты при девиации ±75 КГц

    0 Гц (ном.)

    Номинальная девиация частоты

    регулируемая, от ±40 кГц до ±150 кГц

    Ограничение девиации

    ±150 кГц

    Вид передачи

    F3E, стерео и моно

    Излучение стереосигнала

    в соответствии с требованиями ITU-RBS.450-3

    Выход ВЧ

    Номинальный импеданс

    50 Ом

    Тип разъема

    см. таблицу с данными по конкретным моделям

    Аудиовход

    Разъемы

    типа XLR, в верхней части передатчика



    Режим Л и П

    Мультиплексный режим

    Режим AES/EBU

    Входной импеданс

    600 Ом или >2 КОм, симметричный/несимметричный

    110 Ом, симметричный

    Уровень входного сигнала ЗЧ при номинальной девиации

    от -6 дБмкВ до +12 дБмкВ

    от -5 дБмкВ до +7 дБмкВ

    от 200 мВ (размах.) до 10 В (размах.)

    Удаленные интерфейсы (интерфейсы управления, дистанционного управления)

    BITBUS

    опция

    Параллельный интерфейс дистанционного управления

    опция

    TCP/IP

    HTTP, SNMP

    Дополнительная частота

    Частота пилот-сигнала

    19 КГц

    Амплитуда

    1 В (размах) +0,1 В на нагрузке 1 кОм, несимметричный

    Девиация пилот-сигнала

    от 0 до 15 кГц, с шагом 100 Гц

    Выходной разъем

    BNC

    Общие технические характеристики

    Напряжение питания

    380 В или 400 В или 415 В, 3 фазы + нейтраль1)

    Частота электросети

    50 Гц или 60 Гц1)

    Допустимое отклонение напряжения питания

    ±15%

    Коэффициент мощности

    >0,9

    Охлаждение

    воздушное, с помощью 2 встроенных вентиляторов или внешнего вентилятора

    Максимальный перепад давления в системе охлаждения

    800 Па

    Диапазон рабочих температур

    от +10С до +450С

    Диапазон температур хранения

    от -400С до +700С

    Допустимая относительная влажность

    <95% при 260С

    Допустимая напряженность внешнего электрического поля



    Максимальная высота места установки

    3000 м над средним уровнем моря



      Inclusive

      Могут применяться все стандартные схемы резервирования, такие как резервирование возбудителя, резервирование по схеме (n+1), пассивное резервирование и активное резервирование усилителя мощности. Для организации резервирования возбудителя и активного резервирования усилителя не требуется никаких дополнительных устройств управления. Данное инновационное оборудование было разработано при финансовом содействии Европейского союза.
