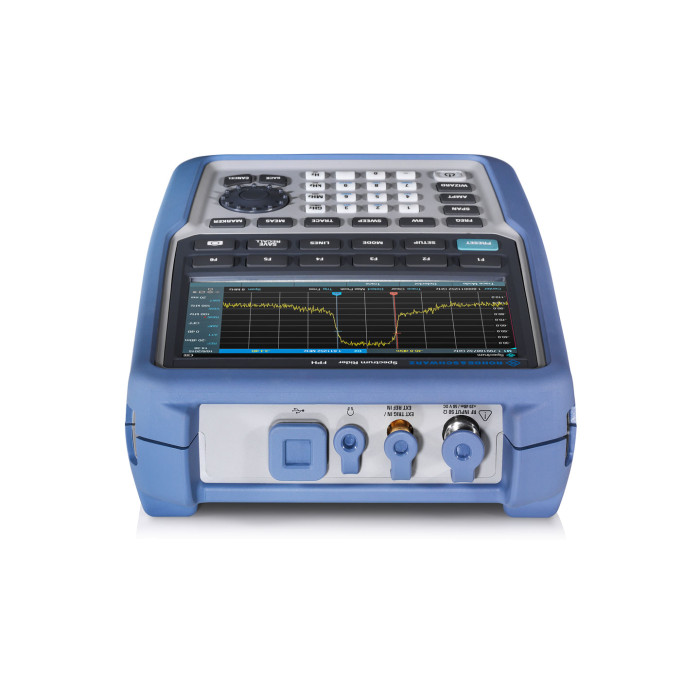

Портативный анализатор спектра Spectrum Rider FPH от Rohde & Schwarz
Портативный анализатор спектра Spectrum Rider FPH от Rohde & Schwarz
- Тип:портативный
- Диапазон частот - верхний предел:до 44 ГГц
- Диапазон частот - нижний предел:от 100 Гц
Описание Портативный анализатор спектра Spectrum Rider FPH от Rohde & Schwarz
Портативный анализатор спектра Spectrum Rider FPH предназначен как для использования в полевых условиях, так и для решения лабораторных задач. Большие клавиши и многофункциональная поворотная ручка позволяют работать с прибором не снимая перчаток. Благодаря подстветке клавиш анализатор можно использовать в темноте, а яркий антибликовый дисплей обеспечивает высокий уровень читаемости информации при ярком солнечном свете. Одного заряда аккумулятора хватает на полный рабочий день. Небольшой вес, малые размеры и надежная конструкция обеспечивают легкость транспортировки анализатора. Прибор послужит надежным помощником даже в условиях воздействия агрессивных сред или в труднодоступных местах.
Благодаря безвентиляторной конструкции анализатор не шумит при работе, сохраняет чистоту внутри корпуса и обеспечивает надежность функционирования, поскольку ни пыль, ни вода не могут проникнуть через вентиляционные отверстия. Компактный размер никак не сказывается на технических характеристика и функциональных возможностях анализатора Spectrum Rider FPH. Благодаря стабильным ВЧ-характеристикам, быстрой загрузке и простоте использования Spectrum Rider FPH является превосходным инструментом для проведения спектральных измерений в лабораториях или сервисных центрах. Ультрасовременный сенсорный экран позволяет работать с прибором так же, как со смартфоном. Экранная клавиатура и широкий спектр дополнительных функций еще более упрощают работу с прибором.
Анализ спектра для таких областей как
- Мобильная связь
- РЛС и спутниковая связь
- Телерадиовещание
Характеристики Портативный анализатор спектра Spectrum Rider FPH от Rohde & Schwarz
Частотный диапазон
| Spectrum Rider FPH модель .02 | от 5 кГц до 2 ГГц |
| Spectrum Rider FPH модель .02 с опцией FPH-B3 | от 5 кГц до 3 ГГц |
| Spectrum Rider FPH модель .02 с опцией FPH-B3 и FPH-B4 | от 5 кГц до 4 ГГц |
| Spectrum Rider FPH модель .06 | от 5 кГц до 6 ГГц |
| Spectrum Rider FPH модель .06 с опцией FPH-B8 | от 5 кГц до 8 ГГц |
| Spectrum Rider FPH модель .13 | от 5 кГц до 13.6 ГГц |
| Spectrum Rider FPH модель .13 с опцией FPH-B20 | от 5 кГц до 20 ГГц |
| Spectrum Rider FPH модель .26 | от 5 кГц до 26.5 ГГц |
| Spectrum Rider FPH модель .26 с опцией FPH-B31 | от 5 кГц до 31 ГГц |
| Spectrum Rider FPH модель .06/.13/.26 с опцией FPH-B29 | от 5 кГц вниз до 100 Гц |
| Разрешающая способность по частоте | 1 Гц |
Стабильность внутреннего опорного генератора
| Старение за год | 1 × 10 –6 |
| Температурный дрейф (от 0 °C до +50 °C) | 1 × 10 –6 |
| Достижимая точность первичной калибровки | 5 × 10 –7 |
Фазовый шум SSB (спектральная чистота)
| Смещение несущей 30 кГц (полоса измерения 1 Гц) | < –88 дБн, типично –95 дБн |
| Смещение несущей 100 кГц (полоса измерения 1 Гц) | < –98 дБн, типично –105 дБн |
| Смещение несущей 1 МГц (полоса измерения 1 Гц) | < –118 дБн, типично –125 дБн |
Время развертки
| Полоса обзора 0 Гц | от 1 мс до 1000 с |
| Полоса обзора от 10 Гц до 600 МГц | от 20 мс до 1000 с |
| Полоса обзора больше 600 МГц | от (20 мс х (полоса обзора)/1600 МГц) до 1000 с |
Полосы пропускания
| Разрешающая способность полосы пропускания RBW (по уровню -3 дБ) | от 1 Гц до 3 МГц с шагом 1/3 |
| Полоса пропускания видеосигнала VBW (по уровню -3 дБ) | от 1 Гц до 3 МГц с шагом 1/3 |
Значения уровней сигнала
| Отображаемый диапазон | от уровня отображаемого шума до +30 дБм |
| Максимальные уровни на входе: | |
| постоянное напряжение | 50 В |
| постоянная РЧ-мощность | 33 дБм (2 Вт) |
| пиковая РЧ-мощность | 36 дБм (4 Вт) |
| импульсное напряжение | 150 В |
| импульсная энергия (ширина импульса 10 мкс) | 10 мВт с |
| Интермодуляционные искажения: | |
| Third-order intercept (TOI) | от +7 дБм до +10 дБм |
| Second-harmonic intercept (SHI) | от -60 дБн до -90 дБн |
| Displayed average noise level (DANL) | от -120 дБн до - 163 дБн |
Триггеры
free run, video, external
Входы и выходы
| РЧ-вход | |
| Импеданс | 50 Ом |
| Разъем Spectrum Rider FPH модели .02/.06/.13 | N female |
| Spectrum Rider FPH модель .26 | PC 3.5 mm male |
| КСВН: | |
| Spectrum Rider FPH модель .02 (100 кГц ≤ f ≤ 1 ГГц) | ном. < 1.5 |
| Spectrum Rider FPH модель .02 (1 ГГц < f ≤ 4 ГГц) | ном. < 2 |
| Spectrum Rider FPH модели .06/.13/.26 (100 кГц ≤ f ≤ 100 МГц) | ном. < 2 |
| Spectrum Rider FPH модели .06/.13/.26 (100 МГц ≤ f ≤ 1 ГГц) | ном. < 1.5 |
| Spectrum Rider FPH модели .06/.13/.26 (1 ГГц < f ≤ 31 ГГц) | ном. < 2 |
| Аудио выход | |
| Типы аудио демодуляции | АМ и ЧМ |
| Разъем | 3.5 mm mini jack |
| Выходной импеданс | ном. 32 Ом |
| Напряжение | от 0 В до >100 мВ (RMS) |
| Внешние опорный сигнал и триггер | |
| Разъем | BNC, 50 Ω |
| Режим | внешний опорный сигнал внешний триггер |
| Внешний опорный сигнал | необходимый уровень 0 дБм частота 10 МГц |
| Порог уровня внешнего триггера | low → high transition 2.4 В high → low transition 0.7 В |
Удаленное управление прибором
| Набор команд | SCPI 1997.0 |
| LAN интерфейс | 10/100BASE-T, RJ-45 |
| USB интерфейс | mini B plug, version 2.0 |
Рабочая температура
от –10 °C до +55 °C
Габариты
202 мм × 294 мм × 76 мм
Масса
2.5 кг
