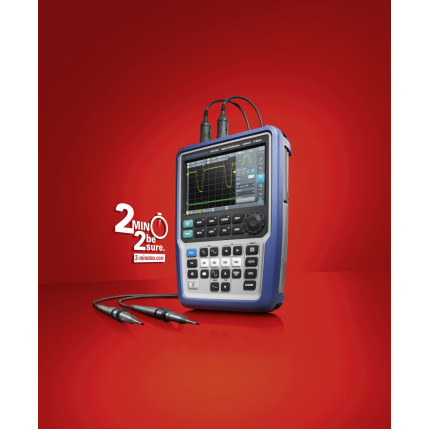

Портативный осциллограф Rohde & Schwarz Scope Rider RTH1002
Портативный осциллограф Rohde & Schwarz Scope Rider RTH1002
- Количество каналов:2
- Полоса пропускания:60 МГц
- Тип:Портативный
- Частота дискретизации:2,5 млрд отсчетов/с, 5 млрд отсчетов/с
- Глубина памяти:250 тыс. отсчетов, 500 тыс. отсчетов, 50 млн отсчетов
Описание Портативный осциллограф Rohde & Schwarz Scope Rider RTH1002
Портативный осциллограф R&S Scope Rider RTH1002 имеет компактный корпус с возможностью работы от аккумулятора. Scope Rider это первый портативный осциллограф со встроенной опцией смешанных сигналов (восемь цифровых каналов) и возможностью проводить анализ протоколов, как в аналоговых, так и в цифровых каналах. Обладая скоростью захвата до 50 000 осциллограмм в секунду, он позволяет быстро выявить редкие ошибки и оперативно реагировать на изменения в сигнале. Система цифрового запуска с большим выбором функций позволяет точно выделить анализируемый сигнал. Осциллограф R&S ® Scope Rider является идеальным инструментом даже для сложных задач, возникающих во время научных исследований и разработок, а также обладает необходимой гибкостью для работы в полевых условиях.
Характеристики Портативный осциллограф Rohde & Schwarz Scope Rider RTH1002
| Модель RTH1002 | Базовая |
| Количество каналов | 2 |
| Полоса пропускания | 60 МГц |
| Частота дискретизации | 2,5 млрд отсчетов/с |
| 5 млрд отсчетов/с (чередование всех каналов) | |
| Глубина памяти | 250 тыс. отсчетов |
| 500 тыс. отсчетов (чередование всех каналов) | |
| 50 млн отсчетов в режиме сегментированной памяти (опция R&S®RTH-K15) | |
| Скорость сбора данных | до 50 000 осциллограмм/c |
| Чувствительность | от 2 мВ/дел до 100 В/дел (при 1 МОм) |
| Максимальное входное напряжение (BNC-входы) | CAT IV 300 В (СКЗ), 424 В (пик.) |
| АЦП | 10 бит |
| ФНЧ-фильтрация | настраиваемая: 1/2/5/10/20/50/100/200/500 кГц, 1/2/5/10/20/50 МГц |
| Цифровая система запуска | Режимы запуска: автоматический, стандартный, однократный Типы запуска: 14 типов запуска (опция R&S®RTH-K19) |
| Cинхронизация и декодирование протоколов | I2C, SPI, UART/RS-232/RS-422/RS-485, CAN, LIN, CAN-FD, SENT (опция R&S®RTH-K1, R&S®RTH-K2, R&S®RTH-K3, R&S®RTH-K9, R&S®RTH-K3, R&S®RTH-K10) |
| Опция смешанных сигналов (MSO) | 250 МГц, 8 цифровых каналов/125 тыс. отсчетов (опция R&S®RTH-B1) |
| Цифровой вольтметр/мультиметр | Разрешение: 10 000 отсчетов |
| Количество каналов для мультиметра: 1 | |
| Напряжение и ток (измерение тока с опциональным пробником тока или шунтом): пост. ток, перем. ток, пост. + перем. ток | |
| Температура: с датчиком температуры PT100 | |
| Дистанционное управление | через веб-браузер, Ethernet или беспроводная (опция) сеть |
| Время нарастания | < 5,8 нс |
| Масса (с АКБ) | 2,4 кг |
Опции Портативный осциллограф Rohde & Schwarz Scope Rider RTH1002
Аксессуары Портативный осциллограф Rohde & Schwarz Scope Rider RTH1002
Многофункциональное устройство, идеально подходящее для применения в лабораторных и полевых условиях.
