Портативный векторный анализатор цепей ZNH от Rohde & Schwarz

Портативный векторный анализатор цепей ZNH от Rohde & Schwarz

    Отправить запрос

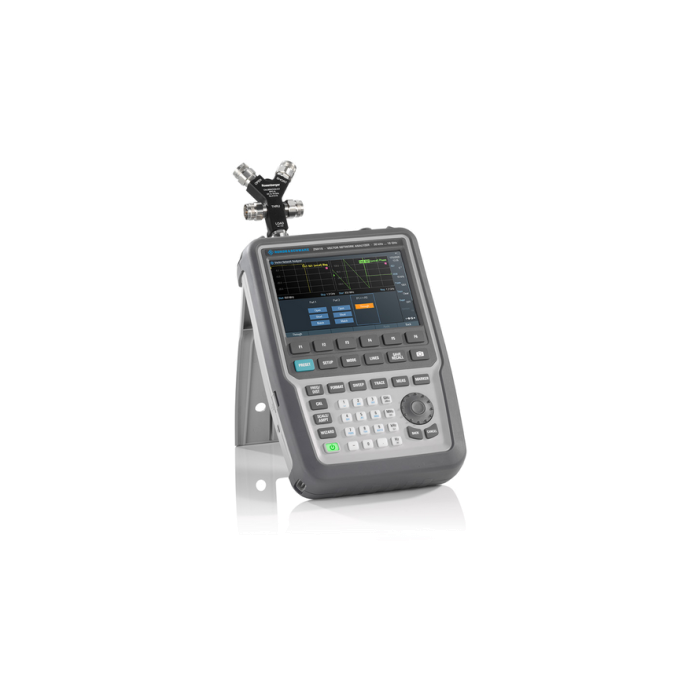

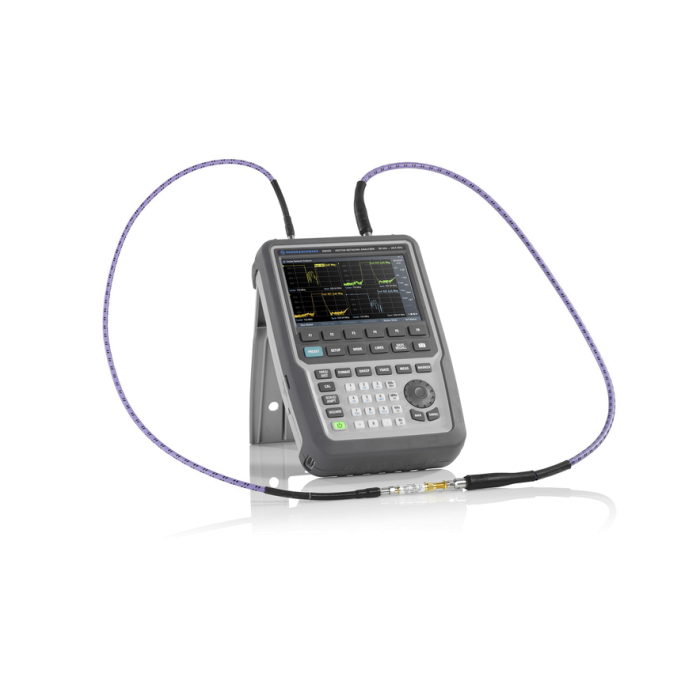

    R&S®ZNH – это полнофункциональный портативный векторный анализатор цепей с двумя каналами, который позволяет проводить кабельные и антенные измерения по одному каналу, а также измерения S-параметров по двум каналам. Интерфейсс сенсорным экраном упрощает работу, а меню обзора конфигурации делает подготовку к измерениям более удобной. R&S®ZNH при своих компактных размерах является полнофункциональным анализатором с хорошей производительностьюсовсеми ключевыми функциями.



    R&S®ZNH помогает выявлять и устранять дефекты ВЧ-кабелей и компонентов систем связи благодаря возможности проведения анализа кабелей и антенн а также измерению S-параметров (эти функции включены в базовую комплектацию). Встроенный ступенчатый аттенюатор на обоих каналах защищает прибор от перегрузки. Лучшие в своем классе РЧ характеристики, такие как низкий уровень шума (0,0025 дБ, среднеквадратическое значение), 100 дБ динамического диапазона, характерная максимальная выходная мощность 0 дБм и 16 001 точек измерений делают R&S®ZNH идеальным для установки и обслуживания систем радиосвязи и измерения характеристик основных ВЧ компонентов.



    Удобства для работы "в поле" с R&S®ZNH добавляют также: простота в настройке и использовании, компактный безвентиляторный форм-фактор (масса всего 3 кг), длительное время автономной работы, широко расставленные удобные клавиши для комфортной работы в перчатках.



    7-дюймовый мультитач-дисплей распознает смартфонные сенсорные жесты, что удобно при лабораторном применении.



    Дополнительные опции R&S®ZNH, такие как измеритель мощности, измерения импульсов, коэффициента волны и волновых величин, позволяют полевым инженерам поддерживать и быстро восстанавливать работоспособность радиолокационных и спутниковых системы.





    Частотный диапазон

    R&S®ZNH4

    30 кГц … 4 ГГц

    R&S®ZNH8

    30 кГц … 8 ГГц

    R&S®ZNH18

    30 кГц … 18 ГГц

    R&S®ZNH26

    30 кГц … 26,5 ГГц

    Разъемы на измерительных каналах

    R&S®ZNH4

    N (f)

    R&S®ZNH8

    R&S®ZNH18

    R&S®ZNH26

    3,5 мм (m)

    Количество измерительных каналов



    2

    Стандартные измерительные функции

    Одноканальные измерения в кабелях и антеннах

    передача/отражение, потери в кабеле, расстояние до места повреждения

    Двухканальный векторный анализ цепей

    S11, S21, S12, S22.

    Формат отображаемых результатов



    - модуль в дБ

    - фаза

    - развернутаяфаза

    - диаграмма Смита

    - линейный модуль

    - действительная часть

    - мнимая часть

    - КСВ

    - полярная диаграмма

    - групповое время запаздывания

    Методы калибровки



    - нормировка, отражение (ХХ, КЗ)

    - одноканальная калибовка

    - нормировка, передача (канал 1, канал 2)

    - нормировка, передача двунаправленная

    - TOSM

    - UOSM

    Динамический диапазон



    100 дБ

    Исходящая мощность



    0 дБмВт (тип.)

    Скорость измерений



    761 мкс/точку

    Количество точек измерения

    Выбираемое

    От 3 до 16001

    Ширина полосы измерения



    От 10 Гц до 100 кГц с кратностью шага 1/3/10

    Измерительный диапазон



    -120 дБ … +30 дБ

    Максимально допустимые входные уровни

    Непрерывная ВЧ мощность

    23 дБмВт (=0,2 Вт)

    Пиковая ВЧ мощность

    26 дБмВт (=0,4 Вт)

    Диапазон напряжений внутреннего источника питания постоянного тока (постоянное смещение)



    +2 В … +32 В с шагом 0,1 В

    Общие данные

    Размер дисплея

    Емкостный, сенсорный

    7

    Разрешение дисплея

    WVGA

    800х480 точек

    Аккумуляторная батарея (R&S®HA-Z306)

    Емкость

    72 Вт*ч (модификация Е)

    74,5 Вт*ч (модификацияF и выше)

    Напряжение

    11,25 В (ном., модификация Е)

    10,8 В (ном., модификацияF и выше)

    Время работы при новой, полностью заряженном акуумуляторной батарее

    4 ч

    Габаритные размеры

    Ш х В х Г

    202 х294х 76 мм

    Масса



    3,1 кг
