Приемник сигналов GPS Rohde & Schwarz GPS129

Приемник сигналов GPS Rohde & Schwarz GPS129

    Отправить запрос

    GPS приемник R&S® GPS129 разработан для того, чтобы обеспечить пользователя высокоточными данными о времени и местоположении. Когда речь идет о пеленгации и локации радиопередатчиков, должно быть известно точное положение пеленгаторной антенны, чтобы рассчитать местоположение цели из пеленгов и местоположения двух или нескольких пеленгаторов. Модель R&S® GPS129 выдает информацию о положении по данным GPS через последовательный интерфейс. Кроме того, R&S® GPS129 имеет высокоточные выходы на частоты 2,048 МГц и 10 МГц для повышения частотной точности приемников, если приемник оснащен входом опорной частоты.

    Технические характеристики



    Ресивер

    6-канальный приемник C/A кода с внешним блоком антенны/конвертера

      Антенна

    блок антенны/конвертера с удаленным источником питания

    Время до синхронизации

    ≤ 2 минуты

    при известном местоположении приемника и действительном календаре



    ≤ 12 минут

    холодный перезапуск

    Выходные импульсы

    через каждую секунду (P_SEC, TTL)
    через каждую минуту (P_MIN, TTL)

    Четкость импульса

    не более ±250 нс

    после синхронизации и 20 минут работы



    не более ±2 мкс

    в первые 20 минут работы

    Частотная точность

    ±1×10-10

    при синхронной с GPS работе и после 2 часов эксплуатации



    ±1×10-12

    при синхронной с GPS работе, усредненной до 24 часов



    ±5×10-10

    1 день, автономная работа



    ±1×10-7

    1 год, автономная работа

    Кратковременная стабильность

    <5×10-12

    Вариация Алана (1 с, 10 с)

    Фазовый шум одной боковой полосы

    -100 дБ/Гц

    при отстройке от несущей 1 Гц



    -130 дБ/Гц

    при отстройке от несущей 10 Гц



    -145 дБ/Гц

    при отстройке от несущей 100 Гц



    -155 дБ/Гц

    при отстройке от несущей 1 – 10 кГц

    Интерфейсы







    COM0

    9-пиновый D-образный миниатюрный разъем, последовательный интерфейс RS-232-C (настройка по умолчанию: 19200, 8N1)

    COM1

    9-пиновый D-образный миниатюрный разъем, последовательный интерфейс RS-232-C (настройка по умолчанию: 9600, 8N1)

    Выход захвата времени/импульса

    9-пиновый D-образный миниатюрный разъем, имеющий входы TTL для сохранения меток времени и выходы TTL с импульсами через каждую секунду или через каждую минуту

    2,048 МГц

    разъем BNC, опорная частота 2,048 МГц, 3,0 В пп в 50 Ом

    2,048 МГц включенный

    разъем BNC, опорная частота 2,048 МГц, 3,0 В пп в 25 Ом, включается при достижении заданной точности

    10 МГц

    разъем BNC, опорная частота 10 МГц, 3,0 В пп в 50 Ом

    10 МГц включенный

    разъем BNC, опорная частота 10 МГц, 3,0 В пп в 25 Ом, включается при достижении заданной точности

    ANTENNA

    N-разъем, радиочастотный вход (блок GPS антенны/конвертера)

    Вход источника питания

    модель 02: вилка, 100 В до 240 В переменного тока



    модель 04: разъем питания постоянного тока, 19 В до 35 В постоянного тока

    Общие характеристики







    Температурный диапазон

    от 0ºC до +50ºC

    Влажность

    относительная влажность 85%

    ЭМС

    соответствует инструкции ЕС по ЭМС (89/336/EEC) и законодательству Германии относительно ЭМС

    Норма качества

    разработано и произведено в соответствии с ISO 9000

    Электропитание

    модель 02: 100 В до 240 В переменного тока, 50 – 60 Гц, 20 ВА



    модель 04: 19 В до 35 В прямого тока, 2 A макс./20 Вт

    Габариты (ширина × высота × глубина)

    19-дюймовая стойка
    1 ГУ - 483 мм x 44 мм x 345 мм

    Масса

    3 кг



      Inclusive

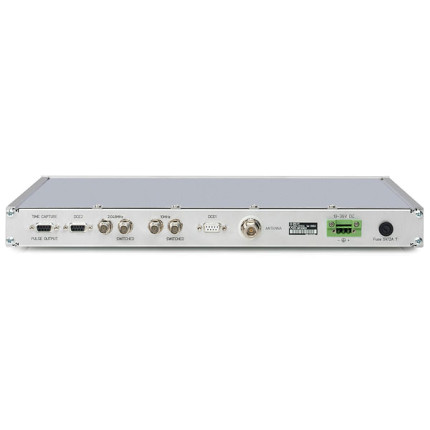

      Модель R&S® GPS129 разработана для применения в таких случаях, когда обычный радиогенератор частоты не может удовлетворить растущие требования к точности. Высокая точность 24 часа в сутки по всему миру является главной особенностью этого устройства, принимающего данные со спутников глобальной системы определения местоположения. Глобальная система определения местоположения (GPS) - это спутниковая система радиоопределения, навигации, и переноса времени. GPS основывается на точном измерении времени распространения сигналов, передающихся от спутников к приемнику. Модель R&S® GPS129 состоит из GPS-приемника и генератор частоты со спутниковым управлением вместе с блоком питания, все в 19-дюймовом устройстве, монтируемом в стойку и готовом к эксплуатации. Поставляется с источником переменного или постоянного тока. Доступ к интерфейсам и входным/выходным сигналам R&S® GPS129 осуществляется через разъемы на задней панели.
