Ручная направленная антенна Rohde & Schwarz HE400

    Отправить запрос

    Описание Ручная направленная антенна Rohde & Schwarz HE400

    • Широкий динамический диапазон из-за переключателей активного и пассивного режима (LNA ON/OFF)
    • Автоматический антенный модуль и распознавание поляризации
    • Кнопка для внешнего запуска приёмника
    • Отчётливая диаграмма направленности с приёмом максимума, который указывает на фронт в частотных диапазонах СВЧ, УВЧ
    • Работа с антенной без усталости для оператора или инженера, благодаря конструкции антенны и используемому материалу, что минимизирует вес антенны
    • Может быть использована для вертикальной и горизонтальной поляризации во всём диапазоне частот
    • Приёмник GPS/GLONASS и электронный компас так же включёны в конструкцию антенны
    • Может быть установлена на штатив (резьба 1/4" )
    • Кабель-адаптер для держателя смартфона или планшетного ПК
    • Комплект сменного кабеля между антенной и приёмником







    Характеристики Ручная направленная антенна Rohde & Schwarz HE400

    Наименование параметра

    Значение

    Диапазон рабочих частот:

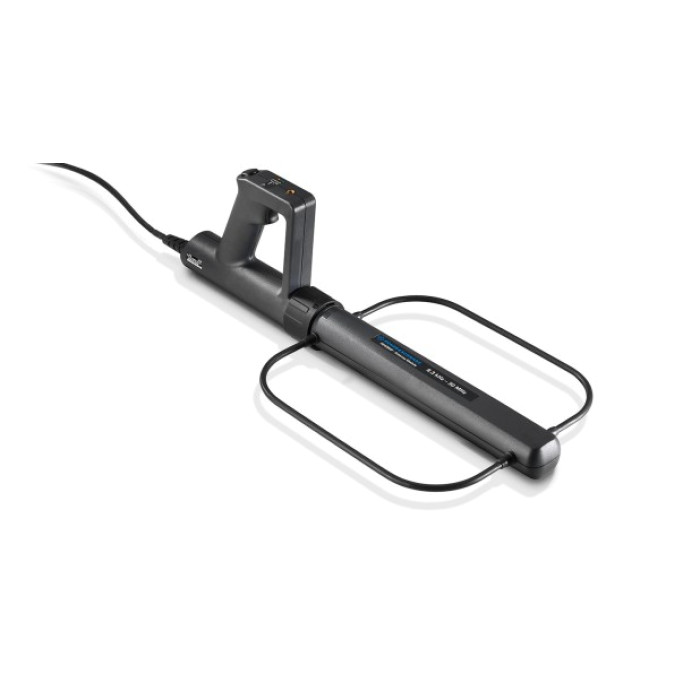

    Антенный модуль 8,3 кГц – 30 МГц

    R&S HE400HF

    8,3 кГц – 30 МГц

    Антенный модуль 20 – 200 МГц

    R&S HE400VHF

    20 МГц – 200 МГц

    Антенный модуль 30 МГц – 6 ГГц

    R&S HE400UWB

    30 МГц – 6 ГГц

    Антенный модуль 450 МГц – 8 ГГц

    R&S HE400LP

    450 МГц – 8 ГГц

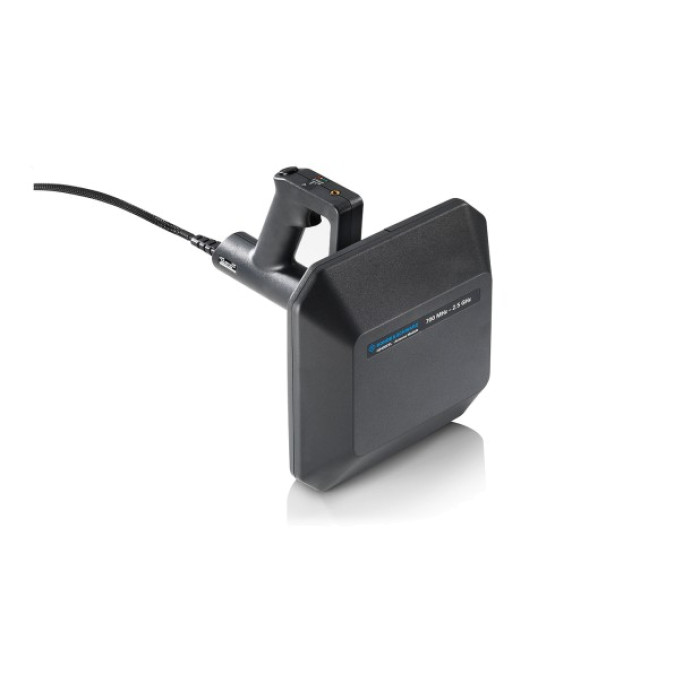

    Антенный модуль 700 МГц – 2,5 ГГц

    R&S HE400CEL

    700 МГц – 2,5 ГГц

    Поляризация

    линейная, вертикальная или горизонтальная

    КСВН антенных модулей

    не более 3,5 (кроме HE400HF)

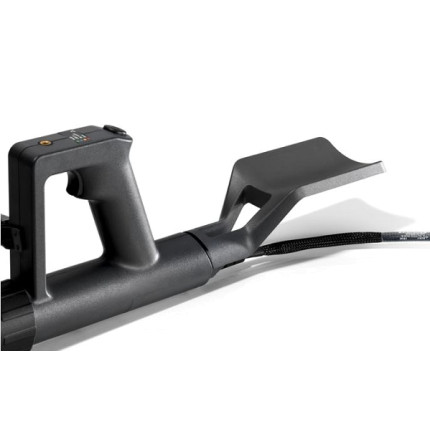

    Спецификация антенной рукоятки

    Диапазон рабочих частот:

    8,3 кГц – 8 ГГц

    КСВН (1 МГц – 8 ГГц)

    не более 2,5

    IP3 (1 МГц – 8 ГГц)

    20 дБм (тип.)

    Точка компрессии 1 дБ (10 МГц – 8 ГГц)

    10 дБм (тип.)

    Допустимая подводимая мощность

    20 дБм

    РЧ выход

    QMA (f)

    Управление и питание

    USB 2.0 micro, 5 В DC ±0.5 В (max. 500 мА)

    Среднее время наработки на отказ

    250 000 ч

    Масса (рукоятка с R&SHE400UWB модулем), кг, не более

    1,0

    Габаритные размеры (рукоятка с R&SHE400UWB модулем) (ширина×высота×длина), мм

    600×285×60

    Рабочие условия эксплуатации:

    температура окружающего воздуха, °С

    от минус 10 до 55

    Аксессуары Ручная направленная антенна Rohde & Schwarz HE400

    HE400 предназначена для решения таких инженерных задач, как: поиск закладок и помех, источников помех, измерение ЭМС в экспериментальных лабораториях , пеленгование и локализация источников помех и наводок в сотовых сетях.

    • R&S HE400 в первую очередь предназначена для обнаружения передатчиков и источников помех. Направление источников сигнала можно найти, указав антенны в направлении максимального сигнала
    • Она оптимизирована для устройств Rohde & Schwarz, например, R&S PR100 и R&S FSH
    • R&S HE400 состоит из ручки для антенны, комплекта кабелей для приёмника выбранного заказчиком и различных антенных модулей, которые могут легко крепится с помощью стопорного кольца
    • Каждый антенный модуль имеет индивидуальный идентификационный ID-код, который автоматически распознаётся держателем для антенны. Все модули могут быть установлены в вертикальном или горизонтальном положении для получения вертикально или горизонтально поляризованных сигналов

    Документация Ручная направленная антенна Rohde & Schwarz HE400
