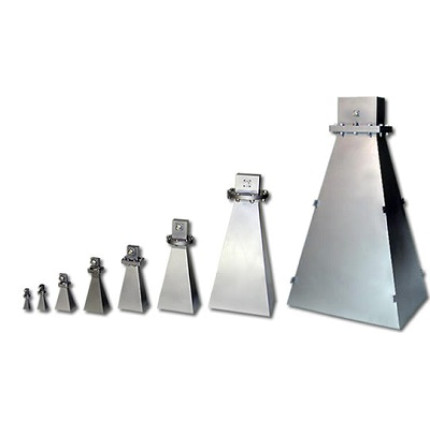

Рупорная антенна A. H. Systems SAS-585

Рупорная антенна A. H. Systems SAS-585

  • Тип:Измерительные
  • Вид:Пассивные антенны
  • Частотный диапазон верхний предел:до 12.4 ГГц
  • Частотный диапазон нижний предел:от 8.2 ГГц
Отправить запрос

Антенна SAS-585 представляет рупор A.H.Systems со стандартным усилением, разработанный для проведения тестов на помехоустойчивость, излучение на частотах 8,2 - 12,4 ГГц. Линейно поляризованная антенна модели SAS-585 обладает постоянным КПД, средним усилением и низким КСВ.

Технические характеристики

Диапазон частоты:

8.2 ГГц – 12.4 ГГц

Фактор антенны

34.6 дБ/м

Коэффициент усиления равен

15.6 дБи

Мощность пост. максимальная:

250 Вт

Излучение поля максимальное:

500 В/м

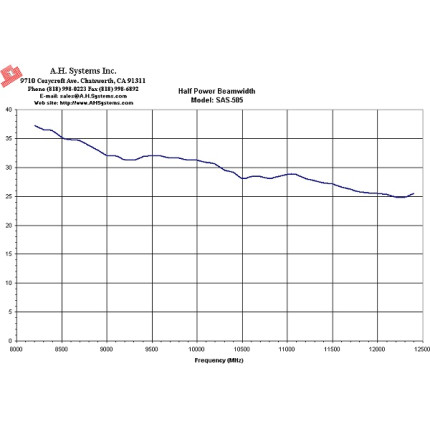

Ширина пучка E-поля

30°

Ширина пучка H-поля:

30°

Импеданс nominal:

50 Ом

Коэффициент  КСВ

1.3:1 (1.5:1 макс)

Тип разъема антенны:

WR-90 to N-Type

База для монтажа:

¼ - 20 Thread, female

Физические размеры:

Длинна

18.3 см

Ширина

5.33 см

Высота

7.11 см

Вес рупорной антенны:

0.27 кг

  • Частотный диапазон верхний предел: до 12.4 ГГц
  • Частотный диапазон нижний предел: от 8.2 ГГц
  • Тип: Измерительные
  • Вид: Пассивные антенны

Рупорная антенна SAS-585 позволяет проводить высокоточные измерения, поэтому ее можно считать измерительным эталонным устройством.

Есть один компонент антенны SAS-585, который ограничивает ее мощность. Это адаптер (коаксиальный) для волновода. И если нужно создать высокой напряженности поле, то этот коаксиальный адаптер можно удалить.

Модель антенны SAS585 оснащена монтажным приспособлением, подходящим для резьбы (наружной) ¼ х 20 («папа»). Это позволяет легко монтировать изделие, например, на антенный штатив A.H.Systems.
