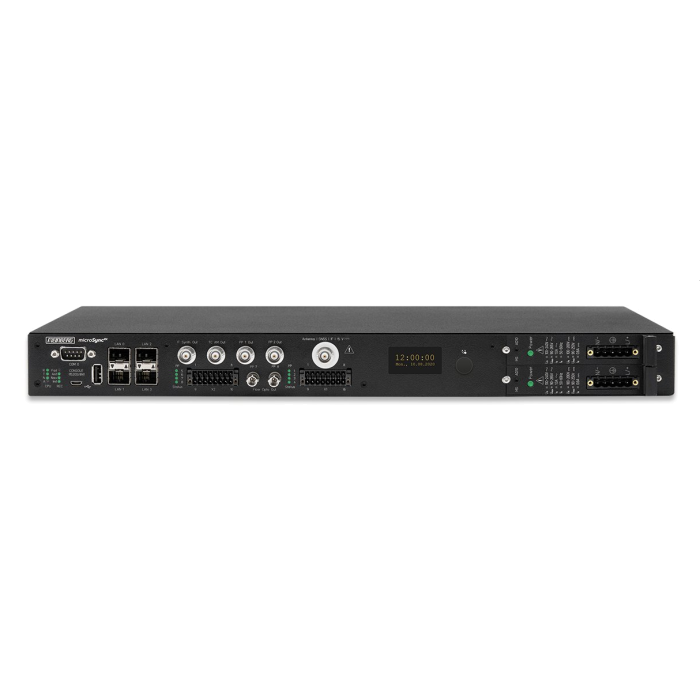

    microSyncRX – мощный IEEE 1588 PTP Grandmaster и высокопроизводительный NTP-сервер от Meinberg для монтажа в 19 стойку



    Новая линейка серверов точного времени MicroSyncRX от Meinberg - это многофункциональные устройства синхронизации, обеспечивающие высокий уровень эффективности и универсальности, с высокой плотностью портови возможностью использования резервного источника питания.

    Наличие двух IEEE1588-портов далает из microSyncRX мощную систему GNSS-синхронизации,которая обеспечивает высокий уровень точности и поддерживает все основные профили PTP: default-профиль, power-профиль, телекоммуникационный профиль, SMPTE, AES67/RAVENNA или IEEE 802.1AS.

    Все варианты microSyncRX предлагают ключевые функции, такие как несколько программируемых выходных сигналов (два оптических ST-разъема), четыре интерфейса Gigabit Ethernet и возможность синхронизации устройств NTP и PTP.

    Разнообразие выходов и интерфейсов позволяет разворачивать систему microSyncRX в широком спектре отраслей и применений. В зависимости от отраслевых требований клиенты могут выбирать различные варианты для наилучшего удовлетворения своих потребностей.

    Варианты определяются через разъемы BNC, которые могут предоставлять несколько вариантов ввода/вывода.



    Ключевые особенности:

    Выбираемые источники синхронизации:

    • GPS: спутниковый приемник для системы глобального позиционирования;
    • GNS: комбинированный GPS/GLONASS/GALILEO/BeiDou спутниковый приемник (частотный диапазон L1) также может быть использован для мобильного применения;
    • GNS-UC: спутниковый приемник GPS и Galileo с повышающим преобразователем для GPS антенн/конвертеров Meinberg;
    • Высокая производительность (S)NTP-серверов;
    • Meinberg Device Manager – программное обеспечение для конфигурирования и мониторинга состояния;
    • Мощный IEEE1588 PTP сервер точного времени (включая IEC/IEEE 61850-9-3 и IEEE C.37.238);
    • Резервные источники питания (переменного и постоянного тока);
    • Разные варианты генераторов для повышения эффективности при поддержании времени в режиме эталонного источника;
    • Все модели microSync предлагают широкий спектр нескольких выходных сигналов, что позволяет выполнять синхронизацию сетевых устройств, таких как клиенты NTP и ведомые PTP, так и напрямую подключенных клиентов синхронизации с другими электрическими и оптическими сигналами.



    Модельный ряд: RX100, RX101, RX102, RX300, RX301, RX302, RX310, RX311, RX312, RX700, RX701, RX702, RX200, RX201, RX202, RX400, RX401, RX402, RX410, RX411, RX412, RX800, RX801, RX802

    Поддерживаемые PTP-профили

    -      default-профиль - - IEEE 1588v2 (PTPv2);

    -      power-профиль - IEC/IEEE 61850-9-3,

    IEEEC.37.238-2011,

    IEEEC.37.238-2017;

    -      телекоммуникационныйпрофиль - ITU-T G.8265.1 (частота);

    ITU-T G.8275.1 (фаза/время);

    ITU-T G.8275.2 (фаза/время);

    DOCSIS 3.1;

    -      широковещательный - SMPTE ST 2059-2;- AES67 медиа-профиль;

    -      AVB/TSN - IEEE 802.1AS.



    Сетевые протоколы

    -      IPv4, IPv6;

    -      NTPv3, NTPv4;

    -      PTPv2;

    -      PRP (IEC 62439-3);

    -      DHCP, DHCPv6;

    -      DSCP;

    -      IEEE 802.1q VLAN фильтрация/маркирование;

    -      IEEE 802.1p QOS;

    -      SNMPv1/v2/v3;

    -      Поддержка удаленного системного журнала (UDP).

    Оптические выходы

    2 программируемых импульсных выхода, оптические ST-конекторы.

    Интерфейс

    Один RS-232.

    Сетевые интерфейсы

    Gigabit Ethernet (GbE) - SFP:

    • LAN 0, LAN 1– управляемые 10/100/1000Mбит/с RJ45 или 1000FX
    • LAN 2, LAN 3 – управляемые 10/100/1000Mбит/с RJ45 или1000FX (PTP/HW-NTP).

    USB порты

    USB-консоль: micro-USB Type B;

    USB-управление CPU: USB Type A

    BNC коннекторы

    4 BNC коннектора (female) для различных исходящих сигналов, например программируемые импульсы, частотный сигнал, временной код AM.

    Терминальный разъем

    16 pin DMC X1 – разъем для подачи питания (постоянный ток), программируемые импульсы, ошибки/прерывания;

    16 pin DMC X2 - программируемые импульсы (TTL, отдельные), программируемые импульсы (RS-422), временной код DCLS (TTL, отдельный).

    Варианты генераторов

    OCXO-SQ:

    Отклонение показаний времени:

    1 день: ± 220 мкс;

    1 год: ± 4,7 с.

    OCXO-MQ:

    Отклонение показаний времени:

    1 день: ± 65 мкс;

    1 год: ± 1,6 с.

    OCXO-HQ:

    Отклонение показаний времени:

    1 день: ± 22 мкс;

    1 год: ± 788 мс.

    OCXO-DHQ:

    Отклонение показаний времени:

    1 день: ± 4,5 мкс;

    1 год: ± 158 мс.



    Опциональный дисплей OLED
     Функции (администрирование системы):

    • IP Address
    • Netmask
    • Gateway
    • DHCP

    Отображение информации:

    • Дата и время
    • Состояние источника синхронизации
    • Версия программной прошивки
    • Модель и заводской номер



    Источники питания

    -      90-265 В(47-63 Гц, переменный ток)/90-250 В (постоянный ток);

    -      20-60 В (постоянный ток).

    Потребляемая мощность

    Макс. 30 Вт.

    Атмосферное давление

    615…1600 ГПа.

    Рабочая высота

    До 4000 м над уровнем моря.

    Форм-фактор

    Корпусной тип, 19” (Rack, 1HE), 482,6х248х43мм;

    Материал корпуса: сталь.

    Степень защиты

    IP30

    Температура окружающей среды

    -20°С…55°С.

    Температура хранения

    -30°С…70°С.

    Влажность

    5…95%, 40°С, без конденсации.

    Соответствие стандартам

    • CB Scheme;
    • CE;
    • FCC;
    • UL;
    • CSA;
    • WEEE;
    • RoHS;
    • REACH.

    Комплект поставки

    наружная антенна, монтажный комплект, предварительно собранный антенный кабель и документация на USB-накопителе.

    Гарантийный срок

    3 года.

    RoHS-статус

    продукт полностью соответствует директиве RoHSпо ограничению содержания вредных веществ;

    WEEE-статус

    данный продукт рассматривается как продукт категории B2B. Для обеспечения утилизации отходов, соответствующих требованиям директивы WEEE (Waste Electrical & Electronic Equipment – директива по отработанному электрическому и электронному оборудованию), они должны быть возвращены производителю. Любые транспортные расходы по возврату этого продукта (в конце срока его службы) должны быть понесены конечным пользователем, в то время как Meinberg будет нести расходы на саму утилизацию отходов.
