    IMS – модульная платформа для синхронизации времени и частоты от Meinberg

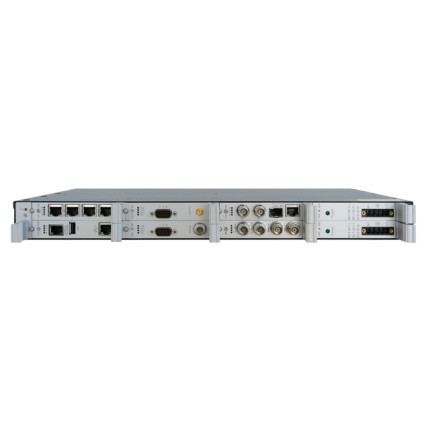

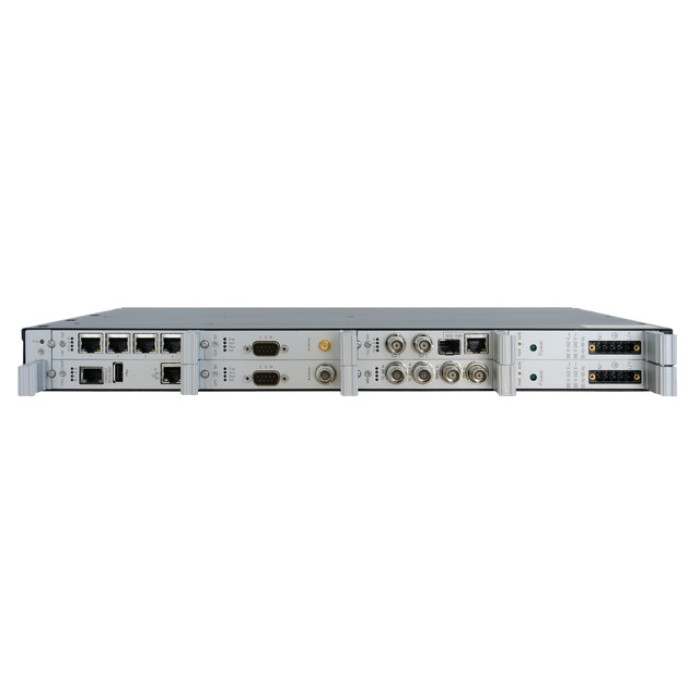

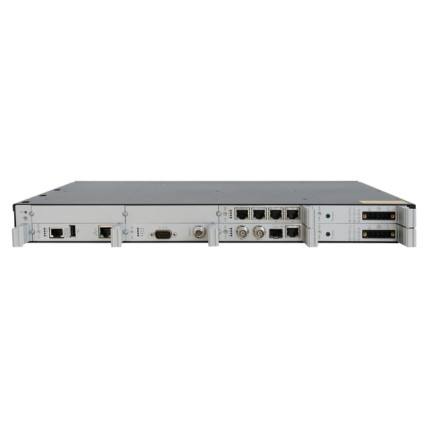

    IMS LANTIME M1000 (1U 19 Rackmount)

    Корпус M1000 имеет два слота для источников питания, дополнительные два слота для часовых модулей, слот процессора и четыре (три в случае второго опорного тактового сигнала) слота для дополнительных модулей ввода и вывода. Добавление второго модуля синхронизации и второго источника питания превращает IMS-M1000 в решение с полным резервированием. Источники питания переменного тока (с широким диапазоном по напряжению) и постоянного тока (20-60 В) могут применяться в разных комбинациях в зависимости от необходимости.



    Ключевые особенности:

    • 3 ГОДА ГАРАНТИИ;
    • Оптимизированное использование пространства;
    • Синхронизация NTP и SNTP-совместимых клиентов;
    • Веб-интерфейс для отображения статуса и конфигурации, и утилита для конфигурации в виде графической консоли;
    • IMS - Интеллектуальная Модульная Система;
    • Подключение до 4-х PTPv2модулей (IEEE 1588-2008);
    • Использование резервных источников питания и приемников (например, для комбинирования GPS/GLONASS);
    • «Горячая» замена модулей;
    • Любые комбинации модулей;
    • Сервер времени Meinberg LANTIME доступен с множеством дополнительных опций вывода: временной код IRIG, частотный синтезатор и программируемые импульсные выходы иллюстрируют только некоторые из многих вариантов расширения для вашего NTP-сервера;
    • До 16 дополнительных портов LAN.

    Сервер времени NTP для больших сетей

    При количестве до 10 000 NTP-запросов в секунду система может предоставлять время сотням и тысячам клиентов NTP. Модуль LANTIME поддерживает следующие протоколы: IPv4, IPv6, NTP / SNTP (v2, v3, v4), HTTP(S), SSH, Telnet, SNMP (v1, v2, v3), FTP, SFTP, DHCP / DHCPv6. Для каждой системы доступно до 99 логических сетевых интерфейсов (99 адресов IPv4 и 99 адресов IPv6).

     Масштабируемая система сервера времени NTP

    Все модули поддерживают горячую замену и их можно настроить через центральный веб-интерфейс (из модуля ЦП). Почти бесконечное количество комбинаций модулей ввода/вывода позволяет решать практически любые задачи по синхронизации. Благодаря простому расширению путем обновления системы новыми модулями обеспечивается масштабируемость системы.

    Слоты для входных сигналов:

    IMS-MRI: стандартные эталонные входы

    IMS-ESI: расширенные эталонные входы

    Оба эти эталонных интерфейса ввода также могут использоваться в качестве слота ввода/вывода.

    Передняя панель

    На передней панели LANTIME M1000 имеется привычный ЖК-дисплей с 4x16 символами и хорошо известная панель меню LANTIME с 4 кнопками направления и 4 функциональными кнопками. Это обеспечивает простую и быструю настройку основных параметров на месте. Сотни опций конфигурации для LANTIME CPU и модулей ввода и вывода IMS можно изменить с помощью мощного веб-интерфейса.

    Модуль активного охлаждения позволяет безопасно устанавливать M1000 в соответствии с температурой, указанной в спецификации. Данный модуль легко заменяется в полевых условиях и позволяет производить горячую замену без отключения питания устройства.

    Источники синхронизации:

    • GPS - система глобального позиционирования;
    • ГЛОНАСС - рос. GNSS;
    • GALILEO - европейская GNSS;
    • BeiDou - китайская GNSS;
    • PZF - немецкий длинноволновый радиосигнал DCF77;
    • PTP (IEEE 1588-2008) - протокол точного времени;
    • NTP - сетевой протокол времени;
    • SyncE - синхронный Ethernet;
    • Временные коды - IRIG / AFNOR (AM / DCLS);
    • PPS-импульс в секунду;
    • 10 МГц - опорная частота 10 МГц;
    • Опорная частота 2,048 кГц - 2,048 кГц;
    • E1/T1 - телекоммуникационный вход синхронизации с полной поддержкой SSM/BOC.

    Приоритет всех входных сигналов может быть свободно сконфигурирован в дополнение к значению смещения и спецификации уровня точности для каждого источника.

    Дисплей

    LCD, 4х16 символов.

    Элементы управления

    Восемь кнопок для настройки основных параметров сети и изменения настроек системы.

    Отображение статуса устройства

    Четыре двухцветных светодиода, отображающие состояние:

    - эталонное время;

    - служба времени;

    - сети;

    - тревоги.

    Два светодиода состояния при дополнительном использовании ACM (Active Cooling Module – модуля активного охлаждения) с двумя вентиляторами – Fan-1 и Fan-2.

    Частотные выходы

    Точность зависит от генератора (стандарт: OCXO-SQ)

    Точность импульсных выходов

    Зависит от характеристик генератора:

    - < ±100 нс (TCXO, OCXO LQ)

    - < ±50нс (OCXO SQ, OCXO MQ, OCXO HQ, OCXO DHQ, Rubidium)

    Сетевые интерфейсы

    Базовое исполнение: 1 х 10/100 Мбит/с под разъем RJ-45

    Возможные расширения: до 16 дополнительных разъемов 10/100/1000 Мбит/с (Gigabit Ethernet)

    USB

    1 x USB-порт на передней панели для:

    - инсталляции обновлений прошивки;

    - для создания резервных копий файлов конфигурации и их восстановления при необходимости;

    - копирования ключей безопасности;

    - блокирования кнопок на передней панели.

    Источники питания

    - переменный ток: 100-240 В (50 Гц);

    - постоянный ток: 100-200 В, 20-60 В, 10-36 В.

    Доступны резервные источники питания.

    Потребляемая мощность

    В среднем 50 Вт (но не более 100 Вт).

    Центральный процессор (CPU)

    • AMD Geode™ LX 800 (500 MHz, 128 KB L2 cache, 3.6 W);
    • Встроенная оперативная память– 256 МБ;
    • Flash-накопитель – 1 ГБ.

    Операционная система

    GNU/Linux 4.x.

    Протоколы обмена и передачи данных

    - TCP, UDP (OSI L4, transport);

    - TELNET, FTP, SSH (включая SFTP, SCP), HTTP, HTTPS, SYSLOG, SNMP (OSI L7, application);

    - IPv4: DHCP (RFC 2131);

    - IPv6: DHCPv6 (RFC 3315) и AUTOCONF (RFC 2462);

    - NTP: NTPv2 (RFC 1119), NTPv3 (RFC 1305), NTPv4 (RFC 5905) SNTPv3 (RFC 1769), SNTPv4 (RFC 4330) MD5/SHA-1 Authentication and Autokey Key Management;

    - PRP (IEC 62439-3) – протокол параллельного резервирования;

    - Time Protocol (RFC 868);

    - Daytime Protocol (RFC 867);

    - синхронизация IEC 61850-совместимых устройств при использовании SNTP;

    - HTTP/HTTPS (RC 2616);

    - SSH v1.3, SSH v1.5, SSH v2 (OpenSSH);

    - Telnet (RFC 854-RFC 861);

    - SNMPv1 (RFC 1157), SNMPv2c (RFC 1901-1908), SNMP v3 (RFC 3411-3418);

    - форм-фактор корпуса: для установки в 19” стойку (1 юнит);

    - условия эксплуатации: температура 0…50°С, макс. влажность 85%;

    - комплект поставки: документация и ПО на USB-накопителе;

    - техническая поддержка: Meinberg предлагает бесплатную техническую поддержку по телефону или email на весь срок эксплуатации продукции.

    - гарантийный срок: 3 года;

    - обновления прошивки: обновления прошивки можно проводить на месте установки через прямой доступ к устройству (через USB) или удаленно.Обновления программного обеспечения предоставляются бесплатно в течение всего срока службы вашего продукта Meinberg;

    - RoHS-статус: продукт полностью соответствует директиве RoHSпо ограничению содержания вредных веществ;

    - WEEE-статус: данный продукт рассматривается как продукт категории B2B. Для обеспечения утилизации отходов, соответствующих требованиям директивы WEEE (Waste Electrical & Electronic Equipment – директива по отработанному электрическому и электронному оборудованию), они должны быть возвращены производителю. Любые транспортные расходы по возврату этого продукта (в конце срока его службы) должны быть понесены конечным пользователем, в то время как Meinberg будет нести расходы на саму утилизацию отходов.
