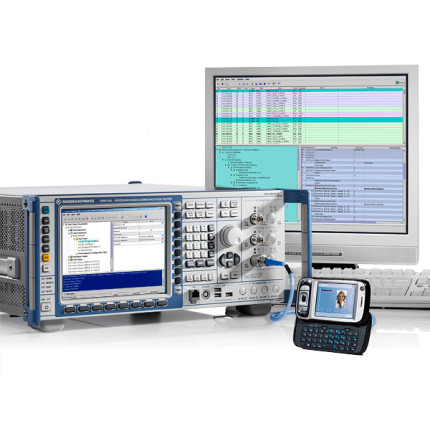

Широкополосный радиокоммуникационный тестер Rohde & Schwarz CMW500

Широкополосный радиокоммуникационный тестер Rohde & Schwarz CMW500

  • Тип:Стационарный
  • Частотный диапазон верхний предел:до 3.3 ГГц
  • Частотный диапазон нижний предел:от 70 МГц
Отправить запрос

Радиокоммуникационный тестер R&S®CMW500 является представителем нового поколения контрольноизмерительного оборудования компании Rohde & Schwarz, предназначенного для быстрого и точного производства уже существующих и еще только разрабатываемых беспроводных устройств: от простых мобильных телефонов до новейших коммуникаторов.

Технические характеристики

Частота

Диапазон частот

базовая модель

от 70 до 3300 МГц

с опцией R&S®CMW-KB036

от 70 до 6000 МГц

Диапазон выходных уровней

RF1 COM, RF2 COM

от 100 до 3300 МГц



непрерывное колебание (CW)

от –130 до –5 дБмВт



пиковая мощность огибающей (PEP)

до –5 дБмВт



выход за пределы диапазона (PEP)

до 0 дБмВт

RF1 OUT

от 100 до 3300 М

непрерывное колебание (CW)

от –120 до +8 дБмВтГц

пиковая мощность огибающей (PEP)

до +8 дБмВт

выход за пределы диапазона (PEP)

до +13 дБмВт

Погрешность уровня на выходе

в диапазоне температур от +20 до +35°C, в пределах диапазо- на выходных уровней

RF1 COM, RF2 COM

выходной уровень более –120 дБмВт

от 100 до 3300 МГц

<0,6 дБ

RF1 OUT

выходной уровень более
–110 дБмВт

от 100 до 3300 МГц

<0,8 дБ

Источник сигналов модуляции: генератор сигналов произвольной формы (ARB-генератор) (опция R&S®CMW-B110A)

Объем памяти

1024 Мбайт

Длина слова

I

16 бит

Q

16 бит



маркер

от 4 до 16 бит

Длина выборки

с 4-битным маркером

До 227,55 млн. отсчетов

Частота дискретизации

минимальная

400 Гц

максимальная

100 МГц

ВЧ-измеритель мощности

Диапазон частот

базовая модель

от 70 до 3300 МГц

с опцией R&S®CMW-KB036

от 70 до 6000 МГц

Ожидаемый номинальный диапазон мощностей

RF1 COM, RF2 COM

от 100 до 3300 МГц

от –47 до +34 дБмВт

Погрешность уровня

в диапазоне температур от +20 до +35°C

RF1 COM, RF2 COM

от 100 до 3300 МГц

<0,5 дБ

Общие характеристики

Габариты

Ш × В × Г

465,1 мм × 197,3 мм × 517,0 мм
(19" 1/1, 4 HU, 450)

Масса

с типичными опциями
(одиночный тестер)

приблиз. 18 кг

Межкалибровочный интервал

12 месяцев

рекомендуется для обеспечения
высочайшей точности
(см. погрешности генератора и анализатора)

24 месяца

к указанной погрешности гене ратора и анализатора добавляется 0,2 дБ





  • Тип: Стационарный
  • Частотный диапазон нижний предел: от 70 МГц
  • Частотный диапазон верхний предел: до 3.3 ГГц
Inclusive USB Optional IEE-488 VGA DVI-output Optional TCP-IP USB Stick

Особенности

Решение, использующее множество технологий
Технологии сотовой связи: GSM/GPRS/EDGE, WCDMA/HSPA/HSPA+, LTE TDD, LTE FDD (TD-LTE), MobileWiMAX™, CDMA2000® 1xRTT , CDMA2000® 1xEV-DO, TD-SCDMA
Прочие беспроводные и вспомогательные технологии: Bluetooth® , WLAN, GPS, DVB

ВЧ-параметры, учитывающие требования будущего
Диапазон частот до 3,3 или 6 ГГц с полосой ПЧ 40/70 МГц анализатора/генератора

Радикальное снижение стоимости тестирования: регулировка до 10 раз быстрее
Концепции испытаний компании Rohde & Schwarz, задающие направление развития: R&S®Smart Alignment и R&S®Multi Evaluation

Расчет на высокую продуктивность уже после первых испытаний
Высочайшая точность плюс воспроизводимость и линейность измерений

Оптимизированная обработка для систем производственных испытаний
Архитектура «все в одном приборе» с полностью автоматизированной коррекцией хода испытаний и приложениями типа «нажми и работай»

Минимальная площадь под размещение оборудования
Конфигурация с функцией двойного тестирования обеспечивает проведение одновременного тестирования двух идентичных беспроводных устройств

От предварительной продажи до обслуживания.
Всегда рядом с вами
Всемирная сеть специалистов компании Rohde & Schwarz в более чем 70 странах

Функция анализа спектра
Опция CMW-KM010 обеспечивает анализ спектра сигнала как в свипирующем режиме так и в режиме нулевой развертки. Анализ спектра возможен в диапазоне частот от 70 Мгц до 6 Ггц, с полосами ПЧ от 100 Гц до 40 Мгц. Доступны стандартные детекторы, выбор внутренней или внешней синхронизации и работа с маркерами. Опция может применяться при поиске паразитных излучений мобильных устройств или их модулей или анализе поведения устройства при работе в сетях разных стандартов. БФП анализ спектра доступен в стандартной комплектации тестера CMW500.

Функция имитатора замираний
Аппаратная опция CMW-B510F и программные опции КЕххх обеспечивают функционал имитатора замираний, который позволяет непосредственно внутри CMW-500 применять профили замирания сигнала, определяемые в 3GPP спецификациях для технологий 2G, 3G и LTE.

CMWCards: программный интерфейс для создания сценариев тестов
Программа предоставлет пользователю большую свободу в формировании тестов для мобильных устройств, в то жевремя не требуя от пользователя навыков программирования. Интерфейс основан на управлении картами действий, например: активация соты, регистрация мобильного устройства,начало разговора, осуществление хэндовера и т.д. Возможно расположить их в произвольной последовательности и произвести детальные настройки каждой из ни*, например,мощность соты, её частоту и т.д. CMWCards позволяет конфигурировать несколько сот, в том числе разных стандартов (LTE/WCDMA/GSM/CDMA2000), и управлять несколькими приборами CMW500.

Несколько вспомогательных окон облегчат конфигурирование. Окно параметров даёт возможность настройки операций,конфигурация радиосети отображается в другом окне, окно«CMW500» отображает подключение тестируемого устройства к прибору, а окно сообщений отображает сигнальную последовательность третьего уровня для каждой процедуры. Сценарии могут создаваться как на самом приборе, так и на отдельном компьютере в автономном режиме, и будут доступны как для протокольного тестера, так и в режиме CallBox.
Внешний вид графического интерфейса CMWCard:
1 – окно доступныхдействий;
2 – формируемый сценарий;
3 – окно детальной настройки

Тестирование протоколов IP с функцией статистического анализа для подробной оценки передачи данных смартфонами.

Опция R&S CMW-KM051 обеспечивает комплексный анализ приложений на основе IP и проверку их с помощью эффективного средства углубленной проверки пакетов (DPI). Такое уникальное сочетание тестирования параметров ВЧ и приложений в одном приборе позволяет сетевым операторам и изготовителям смартфонов проверять влияние новых приложений для мобильных устройств на эффективность сетей беспроводной связи и мобильной телефонии.
Анализ IP включает в себя регистрацию каждого IP пакета данных, передаваемого или получаемого на уровне протокола IP. Для более точного анализа имеются следующие функции: список активных IP соединений, анализ ТСР, перечень используемых протоколов, статистика объемов данных, определение имени протокола и включение по событиям IP. Интеллектуальный и надежный анализ IP включает в себя запись IP трафика приложений, даже когда они работают в фоновом режиме, что позволяет выявлять источники ошибок.

Решение по тестированию eCall и ЭРА-ГЛОНАСС
Решение по функциональному тестированию in-band модемов экстренного реагирования при авариях состоит из радиокоммуникационного тестера CMW500, внешнего программного обеспечения CMW-KA094 для имитации работы PSAP-сервера и внешней звуковой карты CMW-Z94 для имитации звукового канала. Для имитации сигналов систем позиционирования GPS/ГЛОНАСС дополнительно может использоваться генератор SMBV100A. На данный момент обеспечивается тестирование для сети 2G (планируется 3G), автоматическое тестирование, соответствие требованиям ЭРА-ГЛОНАСС.
