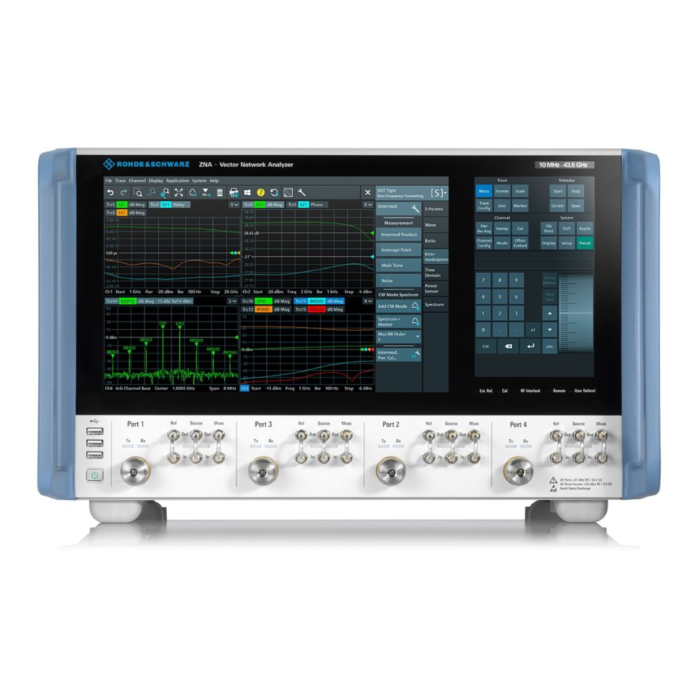

Векторный анализатор цепей R&S ZNA
Векторный анализатор цепей R&S ZNA
- Тип:Стационарный
- Динамический диапазон:до 170 дБ
- Количество портов:2, 4
- Частотный диапазон:10 МГц ... 26,5 ГГц, 43,5 ГГц, 50 ГГц, 67 ГГц
- Выходная мощность:+17 дБмВт
Описание Векторный анализатор цепей R&S ZNA
Векторный анализатор цепей hi-end класса R&S®ZNA позволяет выполнять требовательные измерения проще, чем когда-либо благодаря непревзойденным характеристикам РЧ и уникальной аппаратной архитектуре. Исключительной особенностью анализатора является концепция работы, ориентированная на тестируемый прибор (DUT), которая быстро и удобно направляет пользователей к необходимым настройкам измерения. Два независимых сенсорных экрана обеспечивают максимальную гибкость для плавной и эффективной работы. R&S®ZNA характеризуется исключительной стабильностью, низким уровнем шума и превосходными необработанными данными, что делает его идеальным прибором для разработки и производства, требующим высокой точности, например, для разработки и производства компонентов и модулей для применения в аэрокосмической и спутниковой отраслях.
R&S®ZNA предлагает четыре внутренних фазово-когерентных источника, позволяющих независимо контролировать частоту сигнала на каждом порту, а также измерять фазу на смесителях. Он имеет два внутренних источника гетеродина, подлинную архитектуру многоканального приемника, генераторы импульсов и модуляторы, внутренний сумматор и широкие возможности запуска и синхронизации. Эти аппаратные особенности делают R&S®ZNA универсальной, компактной тестовой системой для определения характеристик активных и пассивных устройств. Даже интермодуляционные измерения на смесителях и приемниках можно производить без внешних источников сигнала, минимизируя время тестирования и упрощая настройки тестирования. Благодаря фазово-когерентным цифровым источникам и приемникам для измерения фазы смесителя не требуются эталонные смесители, а тестовые установки настраиваются так же легко, как и для измерений S-параметров без преобразования частоты.
Четыре внутренних фазокогерентных источника
❙ Компактные схемы измерений с несколькими источникам ❙ Удобство фазовых измерений на смесителях
Два внутренних гетеродина для приемников
❙ Быстрые измерения параметров смесителей
❙ Более точные фазовые измерения за счет одновременной дискретизации сигналов разных частот
Восемь действительно параллельных измерительных приемников
❙ Измерение параметров многоканальных ИУ и антенных решеток, использование анализатора в качестве мощного ядра в системах тестирования антенн
Четыре внутренних импульсных модулятора и генератора
❙ Двухтональные и двунаправленные измерения импульсных сигналов
Фазовые измерения смесителей без эталонных смесителей
❙ Простые измерения смесителей на компактной установке
Опция анализа спектра
❙ Определение характеристик ИУ и поиск паразитных составляющих сигнала без переподключения ИУ к анализатору спектра
Измерение ГВЗ преобразователей частоты со встроенными гетеродинами
❙ Надежные, прямые измерения спутниковых приемников
Высокий динамический диапазон: 139 дБ без опций (тип.), до 170 дБ (тип.) максимально
❙ Определение характеристик фильтров с высоким коэффициентом подавления
❙ Минимальное время измерения и низкий уровень шума трассы
Большой диапазон перестройки по мощности 100 дБ (тип.)
❙ Гибкие измерения параметров компрессии
Низкий шум трассы менее 0,001 дБ (при полосе ПЧ 1 кГц)
❙ Точные, хорошо воспроизводимые измерения
Концепция управления и настройки «от ИУ»
❙ Простой запуск, минимальное время настройки
Компактный прибор, тихая работа: акустический шум всего лишь 42 дБ(А)
❙ Небольшая занимаемая площадь, низкий уровень шума
Характеристики Векторный анализатор цепей R&S ZNA
Детальные технические характеристики см. во вкладке "Документация"
| Диапазон измерений | ||
| Входной импеданс | 50 Ом | |
| Разъем тестового порта | R&S®ZNA26 | 3.5 мм, male, усиленный |
| R&S®ZNA43, 2.4 мм интерфейс | 2.4 мм, male, усиленный | |
| R&S®ZNA43, 2.92 мм интерфейс | 2.92 мм, male, усиленный | |
| R&S®ZNA50 | 2.4 мм, male, усиленный | |
| R&S®ZNA67 | 1.85 мм, male, усиленный | |
| Количество тестовых портов | R&S®ZNA26 | 2 или 4 |
| R&S®ZNA43 | 2 или 4 | |
| R&S®ZNA50 | 2 или 4 | |
| R&S®ZNA67 | 2 или 4 | |
| Частотный диапазон | R&S®ZNA26 | от 10 МГц до 26.5 ГГц |
| R&S®ZNA43 | от 10 МГц до 43.5 ГГц | |
| R&S®ZNA50 | от 10 МГц до 50 ГГц | |
| R&S®ZNA67 | от 10 МГц до 67 ГГц | |
| Статическая точность частоты | Статическую точность частоты определяют по формуле (время с момента последней настройки в годах × старение за год) + дрейф температуры + достижимая начальная точность калибровки с использованием значений, приведенных ниже. В зависимости от того, установлена ли опция источника прецизионной опорной частоты R&S®ZNA-B4, необходимо учитывать стандартное или улучшенное значение. | |
| Старение за год | стандартно | ±1 × 10–6 |
| опция источника прецизионной опорной частоты R&S®ZNA-B4 | ±1 × 10–7 | |
| Температурный дрейф (от +5°С до +40°С) | стандартно | ±1 × 10–6 |
| опция источника прецизионной опорной частоты R&S®ZNA-B4 | ±1 × 10–8 | |
| Достижимая начальная точность калибровки | стандартно | ±1 × 10–7 |
| опция источника прецизионной опорной частоты R&S®ZNA-B4 | ±1 × 10–8 | |
| Разрешение по частоте | 1 Гц | |
| Количество точек измерения | за одну трассировку | от 1 до 100001 |
| Ширина полосы измерения | Кратность шагов 1/1.5/2/3/5/7 | |
| Базовый блок | от 1 Гц до 1,5 МГц | |
| С опцией увеличения полосы до 30 МГц R&S®ZNA-K17 | от 1 Гц до 30 МГц | |
| Полоса пропускания аналогового интерфейса | от 10 МГц до 5 ГГц | 50 МГц (ном.) |
| от 5 ГГц до 67 ГГц | 2 ГГц (ном.) | |
