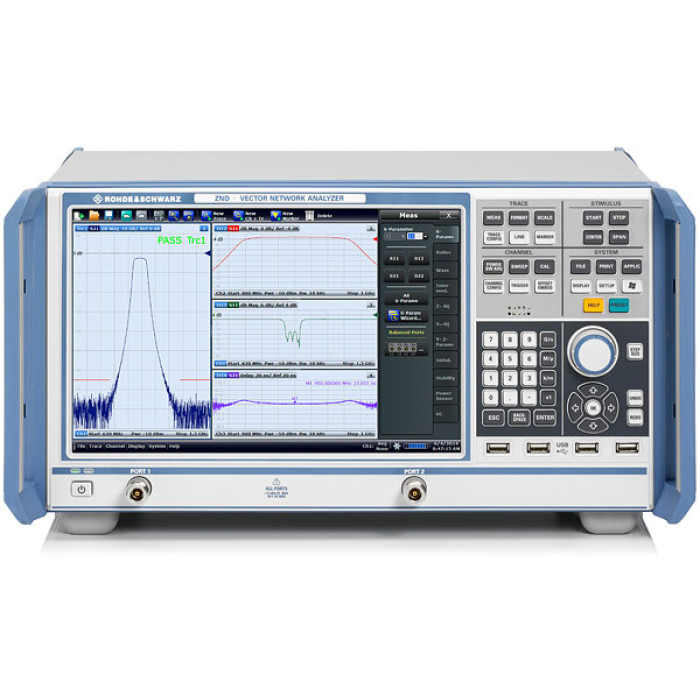

Векторный анализатор Rohde & Schwarz ZND
Векторный анализатор Rohde & Schwarz ZND
- Тип:Стационарный
- Количество портов:2
- Частотный диапазон:8,5 ГГц
- Выходная мощность:+ 3 дБмВт
Описание Векторный анализатор Rohde & Schwarz ZND
R&S®ZND дополняет семейство анализаторов цепей R&S®ZNB. Однонаправленная базовая модель R&S®ZND может использоваться для измерения S-параметров S11 и S21. R&S®ZND можно легко модернизировать для обеспечения двунаправленных измерений и расширения частотного диапазона до 8,5 ГГц. Пользователи могут адаптировать прибор к своим конкретным потребностям в производстве и разработке радиочастотных компонентов.
Простой в эксплуатации анализатор R&S®ZND также идеально подходит для обучения. Большой сенсорный экран анализатора позволяет одновременно отображать несколько результатов.
R&S®ZND имеет тот же набор команд дистанционного управления, что и анализаторы семейства R&S®ZNB. Пользователи могут переключаться между инструментами, не изменяя программы управления.
Характеристики Векторный анализатор Rohde & Schwarz ZND
Количество и тип измерительных портов, импеданс | 2, N-тип (f), 50 Ом |
Тип измерений | - однонаправленные (базовый блок) |
Диапазон частот Указанные и типовые данные, приведенные в этом техническом описании, относятся к любой модели R&S®ZND; обратите внимание на соответствующий диапазон частоты и мощности, а также на конфигурацию тестового набора. | от 100 кГц до 4,5 ГГц (базовый блок) |
Статическая точность частоты | (время с момента последней регулировки × скорость старения) + температурный дрейф + точность калибровки |
Старение за год | ±1x10-6 |
Температурный дрейф | ±1x10-6 (от +5°C до +40°C) |
Достижимая точность начальной калибровки | ±5x10-7 |
Разрешение установки частоты | 1 Гц |
Количество точек на кривую | от 2 до 5001 |
Полоса ПЧ | от 1 Гц до 300 кГц |
Время измерения одной точки при полосе ПЧ 300 кГц, режим CW | < 10мкс |
Время переключения |
<5 мс |
Динамический диапазон в полосе измерения 10 Гц | от 100 кГц до 6,5 ГГц: >120 дБ (тип. >130 дБ) |
Выходная мощность измерительного порта данные действительны для температурного диапазона от +18°C до +28°C | |
без опций ZND-K7 и ZND-B7: | от -20 до +3 дБм |
с опцией ZND-K7, без опции ZND-B7: от 100 кГц до 86,5 ГГц |
от -45 до +3 дБм |
с опциями ZND-K7 и ZND-B7: от 100 кГц до 6,5 ГГц от 6,5 ГГц до 7,5 ГГц от 7,5 ГГц до 8,5 ГГц |
от -45 до +10 дБм от -45 до +8 дБм от -45 до +6 дБм |
Точность мощности (источник мощности -10 дБм) | <2 дБ (тип. 0,5 дБ) |
Линейность мощности (с источником мощности -10 дБм) | <2 дБ |
Разрешающая способность мощности | 0,01 дБ |
Гармоники (при 0 дБм) | |
100 кГц ... 100 МГц | тип. -30 дБн |
100 МГц ... 8,5 ГГц | <-25 дБн, тип. -35 дБн |
Дисплей | 12,1" цветной сенсорный WXGA (1280 x 800 пикселей) |
Масса | 14 кг |
Габариты (Ш x В x Г) | 461,1 мм x 239,9 мм x 351,0 мм |
