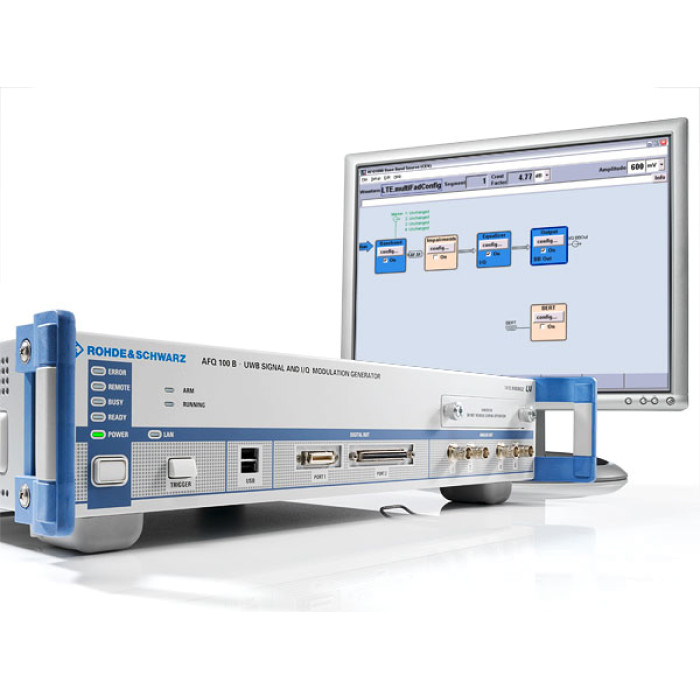

Векторный генератор сигналов Rohde & Schwarz AFQ100B

  • Тип:Векторный, Модулирующих сигналов
  • Частота до:300 МГц
  • Частота от:1 кГц
Отправить запрос

Описание Векторный генератор сигналов Rohde & Schwarz AFQ100B

При выборе источника сигнала, будь то в сфере коммерции или в аэрокосмическои? и обороннои? промышленности, заказчик требует превосходного качества сигнала, скорости и высокои? гибкости. Сверх того, существует постоянно растущая потребность в разработке и тестировании устрои?ств цифровои? модуляции. Создаваемые при этом сигналы чрезвычаи?но сложны и динамичны. В них используются сложные схемы модуляции и все более широкие полосы частот.Генераторы R&S®AFQ100A и R&S®AFQ100B от Rohde & Schwarz – это современные, автономные и гибкие источники цифровои? модуляции, которые идеальным образом удовлетворяют этим требованиям.

Характеристики Векторный генератор сигналов Rohde & Schwarz AFQ100B

Технические характеристики

Память выходного буфера

Частота обращения к памяти

R&S®AFQ100A



от 1 кГц до 300 МГц

Частота обращения к памяти

R&S®AFQ100B



от 1 кГц до 300 МГц (Режим 1)



600 МГц (Режим 2)

Память для формирования сигнала (данные и маркеры)

сигнальная память (R&S®AFQ-B10)[1]

до 256 миллионов отсчетов



сигнальная память (R&S®AFQ-B11)

до 1 миллиарда отсчетов

сигнальная память (R&S®AFQ-B12)[2]

до 512 миллионов отсчетов

Разрешение ЦАП



16 бит аналог. и цифр.



Ширина полосы пропускания системы (ВЧ)

Полоса пропускания R&S®AFQ100A



200 МГц

Полоса пропускания R&S®AFQ100B



200 МГц (Режим 1)

528 МГц (Режим 2)

Параметры вывода сигналов

Количество выходов



2 (I и Q)

Выход (несимметричный)



1 В (размах)

диапазон уровней

от 0 В до 1.5 В (размах)

разрешение

14 бит

частотная характеристика

±0.1 дБ до 100 МГц



Выход (симметричный) R&S®AFQ100A



2 В (размах)

диапазон уровней

от 0 В до 3 В (размах)

разрешение

14 бит

частотная характеристика

±0.1 дБ до 100 МГц

Выход (симметричный) R&S®AFQ100B



1 В (размах)

диапазон уровней

от 0 В до 1.4 В (размах)

разрешение

14 бит

частотная характеристика

±2.5 дБ до 264 МГц



Динамический диапазон без искажений



тип. 83 дБн для R&S®AFQ100A

Тип. 78 дБн для R&S®AFQ100B

Цифровые выходы

Порт 1



поток I/Q-данных с уплотнением, совместимый с другим оборудованием Rohde & Schwarz

Порт 2



параллельный I/Q-интерфейс

Накопитель



160 Гбайт, съемный жесткий диск

Интерфейсы



USB 2.0 (master, slave), Gigabit Ethernet, IEC 625 (IEEE 488)



  • Тип: Генераторы модулирующих сигналов , Стационарный
  • Нижний предел частоты: от 1 кГц
  • Верхний предел частоты: до 300 МГц

Аксессуары Векторный генератор сигналов Rohde & Schwarz AFQ100B

Основные целевые  применения

Генератор  R&S®AFQ100B с шириной полосы частот равной 528 МГц (радиочастота),  максимальной частотой 600 МГц и объемом сигнальной памяти до 1 миллиарда отсчетов  является правильным выбором для использования в приложениях, в которых  требуется широкая полоса частот. В  качестве примеров можно отметить поддержку широкополосных цифровых систем связи,  таких как UWB (сверхширокополосная радиосвязь) или аэрокосмические &  военные (A&D) радары, в которых могут потребоваться сигналы с чрезвычайно  короткой длительностью импульсов и малым временем нарастания и спада импульса.

Сверхширокополосная  связь

Сверхширокополосная  радиосвязь - это один из видов радиосвязи, который отличается очень низким уровнем  энергии сигналов при обеспечении широкополосной связи в ближнем радиусе  действия. Федеральная комиссия по связи  США и сектор радиосвязи МСЭ определяют сверхширокополосную связь как связь,  осуществляемую сигналами, для которых полоса частот превышает 500 МГц или 20%  от частоты несущей. Одной из  разновидностей сверхширокополосной радиосвязи является стандарт широкополосной беспроводной  связи WiMedia-UWB, в котором используется технология OFDM (мультиплексирование  с ортогональным частотным разделением сигналов) (MB-OFDM). Этот новый стандарт, например, будет  использоваться в качестве физического слоя в следующем поколении Bluetooth и в  беспроводном USB. В соответствии со  спецификацией WiMedia спектр частот ультра широкополосного сигнала 7.5 ГГц (от  3.1 ГГц до 10.6 ГГц) разбивается на 14 диапазонов по 528 МГц каждый. Информация, передаваемая в каждом диапазоне  528 МГц, модулируется в соответствии с технологией OFDM (122 поднесущих). Для соответствия со спецификацией MB-OFDM  диапазоны формируются вместе в  группы,  состоящие из 6 диапазонов. Затем пакеты  OFDM разворачиваются с использованием частотно-временного кодирования (TFC).

Генератор  R&S®AFQ100B является правильным выбором для разработки и тестирования  компонентов сверхширокополосной системы связи и приемников сигналов несущей  частоты. Его системная полоса частот,  равная 528 МГц, соответствует одной полосе WiMedia, которая может очень удобно  формироваться с помощью R&S®WinIQSIM2™, опции R&S®AFQ-K264.Аэрокосмические и военные приложения
Рынок космических и военных технологий все больше и больше использует цифровые сигналы несущего колебания, например, в современных системах радаров и в системах фазовых антенных решеток с регулируемой диаграммой направленности.Применение в системах радаров
Полоса частот (радиочастот) 528 МГц и объем памяти до 1 миллиарда отсчетов позволяют формировать сложные импульсные последовательности с использованием импульсов очень малой длины и очень коротким временем нарастания и спада, которые обычно требуются для построения систем радаров. Для формирования таких импульсных сигналов используется программное обеспечение для формирования импульсов R&S® Pulse Sequencer Software (опция R&S®AFQ-K6), которое является мощным и гибким средством с интуитивно понятным пользовательским интерфейсом и встроенным дисплеем для отображения форм сигналов с функциями анализатора. Съемные блоки позволяют пользователю добавлять собственные/секретные импульсы, что соответствует высоким требованиям для защиты данных потребителей в области космической и военной промышленности.

Применение при построении и тестировании фазированных антенных решеток
Для разработки и тестирования фазированных антенных решеток, генератор AFQ100B предлагает точность не хуже 20 пс при синхронном одновременном запуске нескольких приборов. Это очень важно, поскольку дополнительные задержки могут ухудшить фазовые соотношения между различными сигналами. Эти фазовые соотношения очень важны при построении фазированных систем. Более того, устройство позволяет обеспечить гибкую и простую генерацию необходимых форм огибающих. Соответствие стандартам безопасности для соответствия высоким требованиям безопасности, принятым в космической и военной промышленности, встроенный жесткий диск может извлекаться из устройства в нужное время. Благодаря этому, особо ценные данные всегда могут оставаться в защищенной области.
