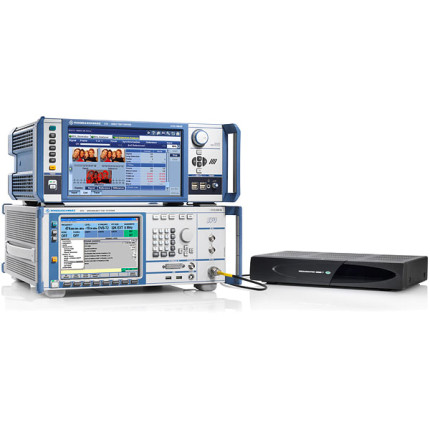

Центр тестирования видео Rohde & Schwarz VTC
Центр тестирования видео Rohde & Schwarz VTC
- !Область применения: анализ и демодуляция видеосигнала:Область применения: анализ и демодуляция видеосигнала
- !Область применения: генераторы:Область применения: генераторы
Описание Центр тестирования видео Rohde & Schwarz VTC
Центр тестирования видео R&S®VTC — это универсальная платформа для тестирования видео- и аудиоинтерфейсов устройств бытовой электроники в ходе НИОКР, когда требуется работать с большим разнообразием приложений и различными технологиями аудиовизуальных интерфейсов. Разработанная с учетом требований завтрашнего дня модульная платформа позволяет разместить до восьми тестовых модулей. Она может быть оснащена дополнительным программным обеспечением, чтобы в максимальной степени соответствовать требованиям конкретных задач.
Характеристики Центр тестирования видео Rohde & Schwarz VTC
Технические характеристики
R&S®VTC — базовый модуль | ||
Общие характеристики | ||
Рабочий диапазон температур |
| от +5 °C до +45 °C |
Размеры | без ручек | 445 × 176 × 307 мм |
Масса |
| 12,0 кг (26,5 фунт.) |
Расширение MHL | ||
R&S®VT-B2350 MHL RX/TX | ||
Интерфейс |
| MHL вх. (HDMI тип A), MHL вых. (микро USB), HDMI вых. (тип A, вспомогательный) |
Стандарт мобильного канала высокого разрешения |
| MHL 1.2 |
Анализ MHL | ||
Основные данные |
| Видеоформаты и синхронизация (режим 24 бит), аудиоформаты и частоты дискретизации, параметры HDCP, состояние синхронизации CBUS |
Кадры вспомогательной информации CEA-861E InfoFrames |
| Анализ кадров вспомогательной информации InfoFrame AVI, аудио, SPD и MPEG |
Декодирование |
| Экранное видео, встроенное воспроизведение аудио |
Генерация сигналов MHL | ||
Тестовые таблицы |
| Статические тестовые таблицы (все видеоразрешения MHL, режим 24 бит) |
Аудио |
| Тестовые тоновые сигналы (все аудиоформаты PCM и частоты дискретизации) |
Чтение расширенных данных идентификации дисплея (EDID) |
| Отображение данных EDID |
R&S®VT-K355 MHL CTS — тестирование потребителей | ||
Тестирование потребителей MHL CTS | В соответствии с CTS 1.2, разд. 4.2 | Тестирование кодирования TMDS, тестирование видео, тестирование аудио, тестирование EDID, базовое тестирование возможностей устройства, тестирование RCP |
Тестирование адаптеров MHL CTS | В соответствии с CTS 1.2, разд. 5.2 | Тестирование кодирования TMDS, тестирование видео, тестирование аудио, тестирование EDID, базовое тестирование возможностей устройства, тестирование RCP |
R&S®VT-K2355 MHL CTS — тестирование источников | ||
| В соответствии с CTS 1.2, разд. 3.2 | Тестирование кодирования TMDS, видеорежимы, тестирование аудио, тестирование EDID, базовое тестирование возможностей устройства, тестирование подкоманд RCP |
Расширение HDMI | ||
R&S®VT-B2360 HDMI RX 225 МГц, R&S®VT-B2361 HDMI RX 300 МГц | ||
Интерфейс |
| HDMI вх. (HDMI тип A), HDMI вых. (всп.), HEAC (RJ-45), S/PDIF вх.(оптический) |
Стандарт мультимедийного интерфейса высокого разрешения |
| HDMI 1.4c |
Анализ сигналов HDMI | ||
Основные данные |
| Видеоформаты и синхронизация, аудиоформаты и частоты дискретизации, параметры HDCP |
Кадры вспомогательной информации CEA-861E InfoFrames |
| Анализ кадров вспомогательной информации InfoFrame AVI, аудио, SPD и MPEG |
Декодирование |
| Экранное видео, встроенное воспроизведение аудио |
R&S®VT-K2100 — анализ видеосигналов | ||
Видеоскоп |
| Одиночный, последовательный и наложенный просмотр сигналов; Маркер и дельта-маркер для измерения временных параметров и уровня |
Векторный анализатор |
| Измерения цветовых параметров, значения пикселей RGB |
R&S®VT-K2110 — проверка аудиовизуальных параметров |
| Определение соответствия неподвижных и динамических изображений |
R&S®VT-K2111 — анализ аудиовизуальных искажений |
| Пиковое отношение сигнала к шуму (PSNR), коэффициент структурного сходства (SSIM), прерывание передачи изображения, замораживание изображения, черные кадры, пропущенные кадры, ошибки пикселей |
R&S®VT-K2150 — анализ аудиосигналов |
| Уровень, суммарные гармонические искажения + шум, амплитудно-частотная характеристика, отношения сигнала к шуму, помехи между каналами, соотношение фаз между каналами |
Аксессуары Центр тестирования видео Rohde & Schwarz VTC
Особенности
Тестирование интерфейсов каналов высокого разрешения для мобильных устройств (MHL)
- Анализ протоколов в режиме реального времени
- Формирование многоцветных тестовых таблиц, воспроизведение нестандартных сигналов
- Тестирование источников, потребителей и адаптеров в соответствии со спецификацией испытаний 1.2 на совместимость с MHL
Тестирование мультимедийных интерфейсов высокого разрешения (HDMI) с полной поддержкой 4k
- Анализ протоколов в режиме реального времени
- Тестирование интерфейсов HEAC (HDMI с Ethernet и обратным аудиоканалом)
- Тестирование источников в соответствии со спецификацией испытаний 1.4с на совместимость с HDMI
Дополнительные функции для анализа медиаконтента
- Анализ цифровых компонентных сигналов во временной области
- Двусторонний анализ качества
- Аудиоанализ
Простота работы
- Локальное управление с помощью сенсорного экрана
- Дистанционное управление и дистанционная работа по сети с помощью планшета или компьютера
- Встроенный формирователь тестовых последовательностей R&S®AVBrun
