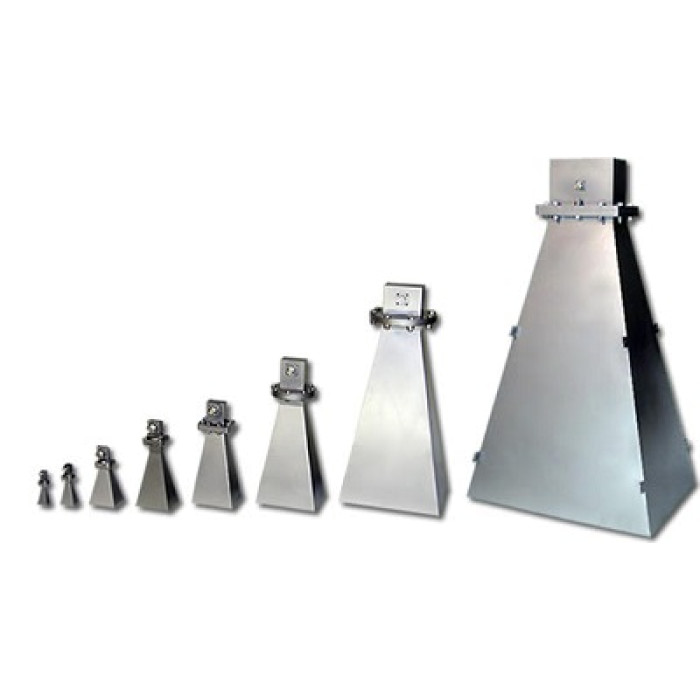

Рупорная антенна A. H. Systems SAS-588

Рупорная антенна A. H. Systems SAS-588

  • Тип:Измерительные
  • Вид:Пассивные антенны
  • Частотный диапазон верхний предел:до 40 ГГц
  • Частотный диапазон нижний предел:от 26.5 ГГц
Отправить запрос

Антенна SAS-588 A.H.Systems представляет собой рупор стандартного усиления, который предназначен для проведения тестов на помехоустойчивость, излучение на частотах 26,5 - 40,0 ГГц

Технические характеристики

Диапазон частоты:

26.5 ГГц - 40 ГГц

Фактор антенны

46.0 дБ/м

Усиление (дБи)

14.6 дБи

Мощность пост. максимальная:

10 Вт

Излучение поля максимальное:

100 В/м

3 дБ Ширина луча (E-поле):

31°

3 дБ Ширина луча (H-Field):

30°

Импеданс nominal:

50 Ом

Коэффициент  КСВ

1.3:1 (1.5:1 макс)

Тип разъема антенны:

WR-28 до 2.9 мм

База для монтажа:

¼ - 20 Thread, female

Физические размеры:

Длинна

7.37 см

Ширина

1.52 см

Высота

24.4 см

Вес рупорной антенны:

0.05 кг

  • Частотный диапазон верхний предел: до 40 ГГц
  • Частотный диапазон нижний предел: от 26.5 ГГц
  • Тип: Измерительные
  • Вид: Пассивные антенны

С помощью рупора SAS-588 проводят высокоточные измерения, что позволяет рассматривать его как эталонным устройством
