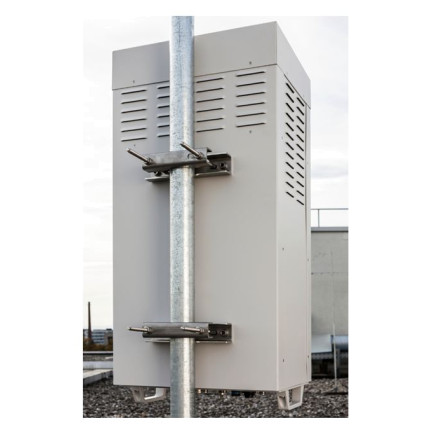

Компактная система мониторинга и радиолокации Rohde & Schwarz UMS300
Компактная система мониторинга и радиолокации Rohde & Schwarz UMS300
- Тип:Стационарный
- Диапазон частот - верхний предел:до 3.6 ГГц
- Диапазон частот - нижний предел:от 20 МГц
- Класс:мониторинговые
Описание Компактная система мониторинга и радиолокации Rohde & Schwarz UMS300
R&S®UMS300 – это передовая система, объединяющая возможности мониторинга в соответствии со стандартами МСЭ (ITU), непосредственного поиска со стандартным углом прихода волны (AoA) и определения местоположения источника излучения на основании измеренного значения временной разницы приема сигнала (TDOA) в компактном решении для установки вне помещений. Кроме того, R&S®DDF550 имеет функцию панорамного сканирования в режиме пеленгования, что обеспечивает высокую эффективность применения данных систем в широком диапазоне частот, ограничиваемом только используемыми пеленгаторными антеннами.
Характеристики Компактная система мониторинга и радиолокации Rohde & Schwarz UMS300
Технические характеристики
Краткие технические характеристики | ||
Параметры приемника | ||
Частотный диапазон | базовый блок | от 20 МГц до 3,6 ГГц |
| с опцией R&S®UMS30-FE | от 20 МГц до 6 ГГц |
Скорость сканирования | с опцией R&S®UMS30-PS | до 12 ГГц/с |
Демодуляция | все полосы пропускания на ПЧ | AM, ЧМ, импульсная, I/Q |
| полосы пропускания на ПЧ ≤ 9 кГц | LSB (нижняя боковая полоса частот), USB (верхняя боковая полоса частот), CW (несущая) |
| полосы пропускания на ПЧ ≤ 1 кГц | ISB (независимая боковая полоса частот) |
Предварительная селекция |
| включена |
Параметры пеленгации (DF) | с опцией R&S®UMS30-DF |
|
Метод пеленгации |
| корреляционный интерферометр |
Частотный диапазон | в зависимости от пеленгаторной антенны | от 20 МГц до 6 ГГц |
Интерфейсы | ||
Вход постоянного напряжения (DC) |
| 7-контактный круглый разъем (DC IN) |
LAN |
| 10/100/1000 Мбит/c Ethernet, RJ-45 (розетка) |
WAN |
| 10/100/1000 Мбит/c Ethernet, RJ-45 (розетка) |
GPS-антенна |
| SMA, розетка, 50 Ом |
COM-антенна |
| N, розетка, 50 Ом |
Управление пеленгаторной антенной |
| Разъем MIL (розетка) |
AUX |
| 5-контактный круглый разъем (розетка) |
Входы мониторинга | N, гнездо, 50 Ом | до 4 входов, от 20 МГц до 6 ГГц |
|
| 1 дополнительный вход (для будущих расширений) |
Общие сведения | ||
Источник питания |
| 22-26 В постоянного тока, не более 300 Вт |
Диапазон рабочих температур | в отсутствии прямого солнечного света | от –20 °C до +55 °C |
Диапазон температур хранения |
| от –30 °C до +70 °C |
Относительная влажность |
| 95 % при испытаниях в режиме циклической нагрузки, +25 °C/+55 °C |
Степень защиты |
| IP65 |
Устойчивость к ударным нагрузкам |
| в соответствии с EN 60068-2-27, MIL-STD-810-E |
Устойчивость к вибрационным нагрузкам | синусоидальные вибрации | в соответствии с EN 60068-2-6 |
| шум | в соответствии с EN 60068-2-64 |
ЭМС |
| в соответствии с EN 55022, ETSI EN 301489-1, |
Размеры | Ш × В × Г, без настенного кронштейна | 365 мм × 765 мм × 275 мм |
Масса |
| 30 кг |
Опции Компактная система мониторинга и радиолокации Rohde & Schwarz UMS300
Аксессуары Компактная система мониторинга и радиолокации Rohde & Schwarz UMS300
Применение
R&S®UMS300 – это новейшее дополнение к успешно зарекомендовавшему себя семейству универсальных систем мониторинга R&S®UMS. Высокопроизводительный приемник обеспечивает возможность проведения всех видов измерений и позволяет быстро и успешно решать задачи пеленгации. Встроенный компьютер предоставляет платформу для управляющего ПО и обеспечивает возможности управления температурой и интерфейсами. Процедура выбора площадки была сильно упрощена, поскольку система предназначена для установки вне помещений на мачтах или крышах. Малая длина кабелей антенны позволяет значительно увеличить чувствительность системы и обеспечивает возможность достоверного измерения и точного позиционирования даже маломощных передатчиков. Для обеспечения возможности дистанционного управления система оснащена Ethernet-интерфейсом и маршрутизатором. Возможность подключения к сети мобильной радиосвязи GSM/3G/4G представлена в виде опции. Для различных приложений доступны два проверенных на практике пакета программ: R&S®ARGUS для монито¬ринга спектра сигналов в соответствии со стандартами МСЭ и R&S®RAMON для радиомониторинга. Открытые интерфейсы операционной системы и аппаратного обеспечения позволяют пользователям и системным интеграторам разрабатывать собственное управляющее программное обеспечение. Модульная конструкция обеспечивает возможность оптимального использования системы в различных сценариях.
Благодаря выдающейся производительности и исключительной гибкости система R&S®UMS300 может быть использована для решения широкого спектра таких задач, как:
- мониторинг в соответствии со стандартами МСЭ (ITU);
- автоматическое обнаружение неизвестных сигналов;
- автоматическое определение местоположения источников неизвестных сигналов;
- автоматическое обнаружение сигналов источников помех;
- автоматическое определение местоположения источников помех;
- автоматическое обнаружение нарушений лицензий;
- мониторинг неиспользуемого частотного спектра;
- сетевой мониторинг;
- мониторинг обширных областей, например, границ и береговых линий; c
определение местоположения источника излучения в составе пеленгаторной, TDOA- или гибридной сети.
