Ручная направленная антенна HE400BC от Rohde & Schwarz
Описание Ручная направленная антенна HE400BC от Rohde & Schwarz

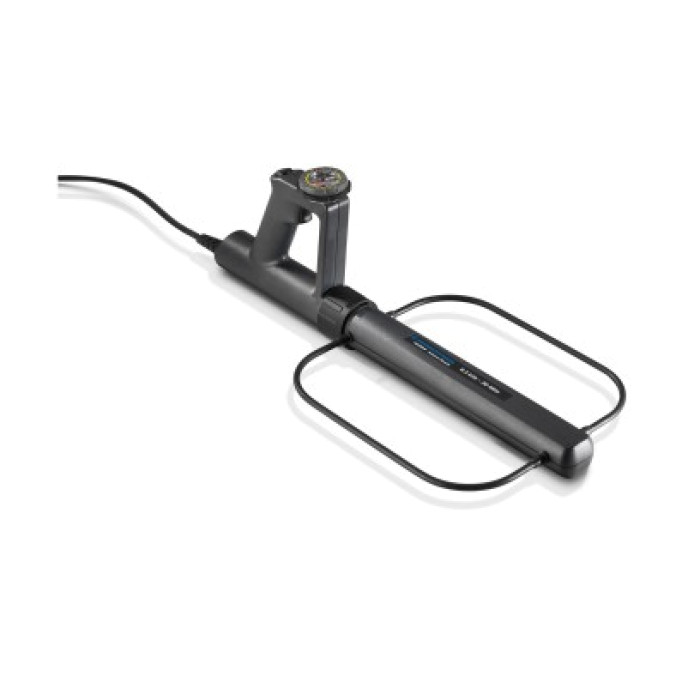

Ручная портативная антенна R&S HE400BC состоит из антенной ручки, кабеля и различных антенных модулей, которые могут быть легко прикреплены стопорным кольцом. Кроме того, все антенные модули могут быть установлены вертикально или горизонтально (повернуты на 90 градусов) для обнаружения сигналов с вертикальной или горизонтальной поляризацией. Информация о направлении определяется с помощью съемного магнитного компаса.
- Однозначное пеленгование - четкая диаграмма направленности с максимумом при дальности наблюдения в диапазоне ОВЧ, УВЧ и СВЧ
- Удобный размер, несмотря на экстремальные возможности широкополосного доступа
- Поддерживает горизонтальную и вертикальную поляризацию во всем диапазоне частот
- Работа без усталости благодаря конструкции антенны и используемому материалу, которые сведены к минимуму.
- Сменный кабель между антенной и приемником
Антенна НЕ400ВС отличается от антенны НЕ400 отсутствием предусилителя, электронного компаса и GPS приемника. Вместо электронного можно ипользовать съемный магнитный компасс.
Ручная направленная антенна НЕ400ВС - это замена снятой с производства модели HE300CE, но при этом у HE400BC не одна насадка, а несколько (подобно как у HE400, кроме насадки HE400CEL).
Характеристики Ручная направленная антенна HE400BC от Rohde & Schwarz
Технические параметры HE400BC | |
| |
РЧ параметры антенных модулей | |
Диапазон частот антенного модуля R&SHE400HF | 8.3 кГцдо 30 МГц |
Диапазон частот антенного модуля R&SHE400VHF | 20 МГцдо 200 МГц |
Диапазон частот антенного модуля R&SHE400LP | 450 МГцдо 8 ГГц |
Диапазон частот антенного модуля R&SHE400UWB | 30 МГцдо 6 ГГц |
Поляризация | настраиваемая, линейная горизонтальная или вертикальная |
Входящее сопротивление | 50 Ом |
КСВН | <3.5, тип. 2.0 (кроме HF модуля) |
РЧ параметры антенной ручки | |
Диапазон частот | 8.3 кГцдо 8 ГГц |
Номинальное сопротивление | 50 Ом |
Выходной КСВН (1 MHzto 8 GHz) | <2.5, тип. 1.5 |
Разъем антенной ручки | QMA female |
Разъем на конце кабеля | N male |
Рабочие температуры | –10°C до +55°C |
Температуры хранения | –25°C до +70°C |
Допустимая влажность | 95% при +25°C/+55°C |
Размеры и вес (с UWB модулем) | |
Длина × высота x диаметр | Прибл. 600 × 285 x 60 мм |
Вес (антенная ручка с UWB антенным модулем) | Прибл. 1,0 кг |
Аксессуары Ручная направленная антенна HE400BC от Rohde & Schwarz
Примеры использования HE400BC:
- Поиск помех с помощью анализаторов спектра и приемников Rohde&Schwarz PR100, FSH, FPH и др. для задач, например, homing (пеленгование как "охота на лис", т.е. постоянная пеленгация, постепенно приближаясь к источнику без фиксации пеленга на карте)
- для использования с анализаторами спектра и приемниками сторонних производителей (которые "не понимают" R&S data cable антенны HE400). Для анализаторов спектра и приемников сторонних производителей, когда нужен предусилитель, решением остается HE400 c USB кабелем в качестве переходника для питания LNA.
