Рупорная антенна A. H. Systems SAS-581

Рупорная антенна A. H. Systems SAS-581

  • Тип:Измерительные
  • Вид:Пассивные антенны
  • Частотный диапазон верхний предел:до 2.6 ГГц
  • Частотный диапазон нижний предел:от 1.70 ГГц
Отправить запрос

Антенна SAS-581 представляет собой рупор A.H.Systems стандартного усиления, который предназначен для проведения тестов на помехоустойчивость, излучение на частотах 1,70 - 2,60 ГГц.

Линейно поляризованная антенна модели SAS-580 обладает постоянным КПД, средним усилением и низким КСВ.

Технические характеристики

Диапазон частоты:

1.70 ГГц – 2.60 ГГц

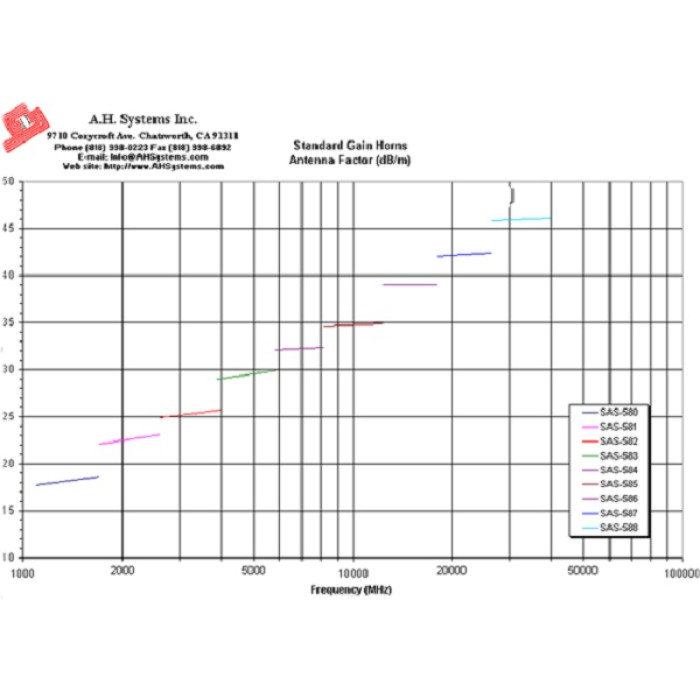

Фактор антенны

22.1 дБ/м

Коэффициент усиления равен

14.5 дБи

Мощность пост. максимальная:

500 Вт

Излучение поля максимальное:

650 В/м

Ширина пучка E-поля

28°

Ширина пучка H-поля:

29°

Импеданс nominal:

50 Ом

Коэффициент  КСВ

1.3:1 (1.6:1 макс)

Тип разъема антенны:

WR-430  to N-Type

База для монтажа:

¼ - 20 Thread, female

Физические размеры:

Длинна

68.6 см

Ширина

21.6 см

Высота

30 см

Вес рупорной антенны:

4.76 кг

  • Частотный диапазон верхний предел: до 2.6 ГГц
  • Частотный диапазон нижний предел: от 1.70 ГГц
  • Тип: Измерительные
  • Вид: Пассивные антенны

С помощью рупора SAS-581 возможно делать высокоточные измерения, что позволяет рассматривать его как эталонным устройством.

Единственный элемент антенны SAS-581, который ограничивает ее мощность, является адаптер (коаксиальный) для волновода. И если нужно создать с помощью SAS-581 поле высокой напряженности, то коаксиальный адаптер можно удалить.
