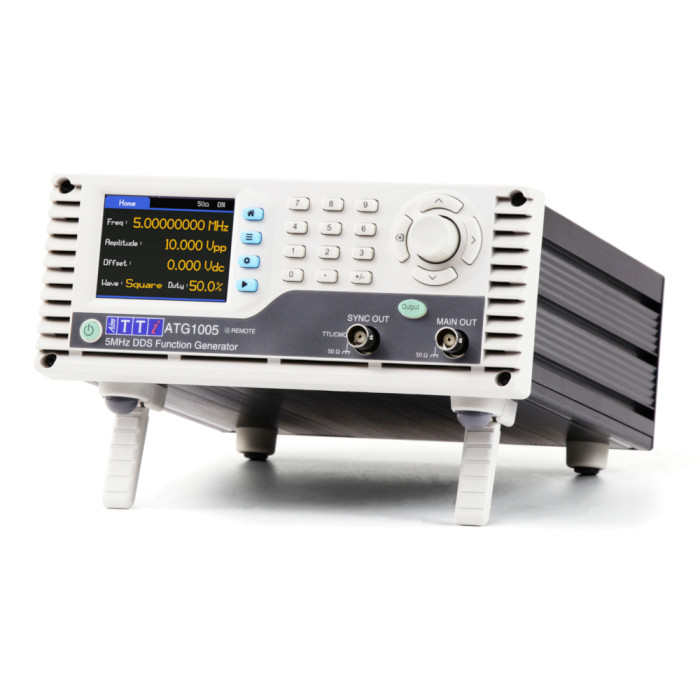

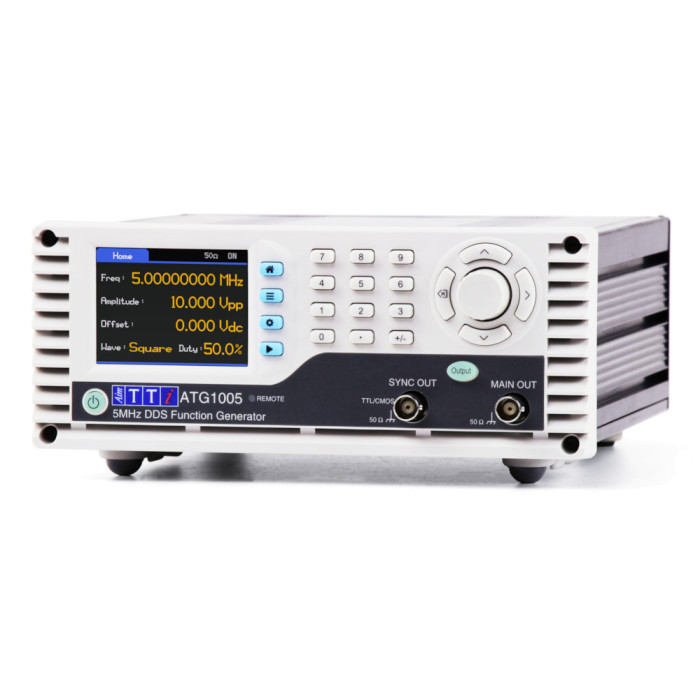

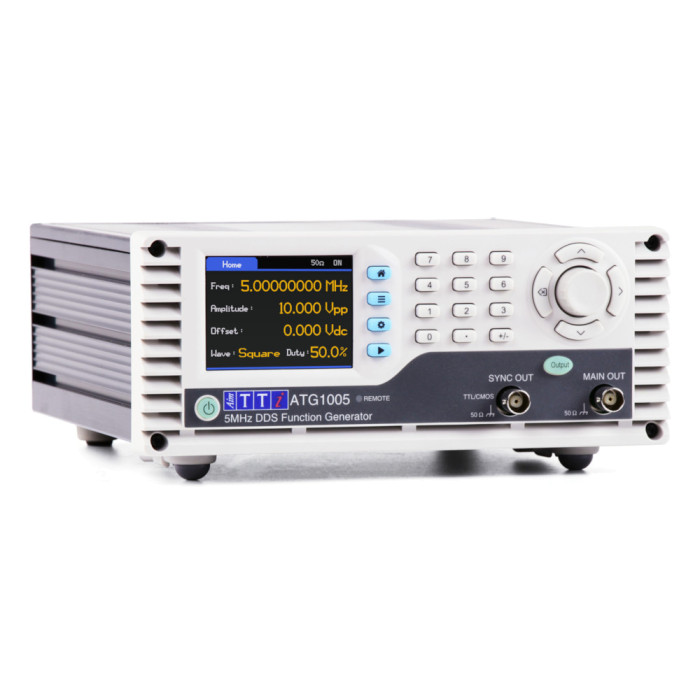

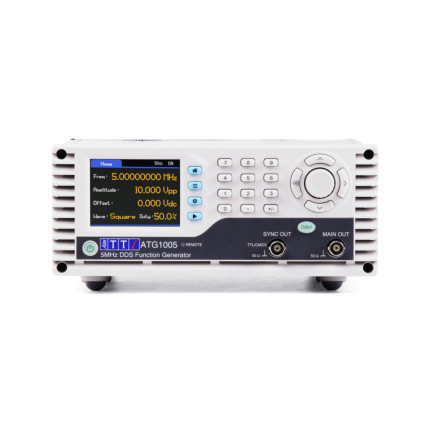

Генератор функцій DDS ATG1005

Опис Генератор функцій DDS ATG1005

Генератори функцій ATG1005 – це перший випуск нової лінійки A серії від Aim-TTi. Розроблений для задоволення потреб клієнтів у сфері проектування, тестування та освіти, ATG1005 забезпечує високоякісні форми сигналів DDS з модуляцією Sweep та FSK/PSK.

ІНТУЇТИВНИЙ СЕНСОРНИЙ ЕКРАН
Серія A має простий сенсорний графічний інтерфейс з налаштовуваними параметрами відображення. Параметри також можна редагувати за допомогою апаратних клавіш та поворотної ручки, що забезпечує максимальну гнучкість.
ВИСОКОЯКІСНІ ФОРМИ ХВИЛЬ
Прямий цифровий синтез використовується для забезпечення високопродуктивних
форм хвиль поряд з корисними функціями за революційною ціною.
Синусоїдальні, прямокутні та імпульсні форми хвиль можуть бути згенеровані в повному діапазоні частот від 1 мГц до 5 МГц, трикутні форми хвиль доступні від 1 мГц до 500 кГц, всі з роздільною здатністю 9 розрядів
та точністю краще за 10 ppm. Змінна симетрія/коефіцієнт заповнення доступний від 1% до 99% для прямокутних та імпульсних форм хвиль.
ФУНКЦІЇ РОЗГОРТКИ
Усі форми хвиль можуть бути розгорнуті від 0,1 Гц до їх максимальної
частоти за одну розгортку зі змінною швидкістю від 100
мілісекунд до 999 секунд. Розгортка може бути лінійною або
логарифмічною, з одним або двома нахилами. Розгортки можна запускати та призупиняти з передньої панелі або цифрового інтерфейсу.

МОДУЛЯЦІЯ
Частотна маніпуляція (FSK) та фазова маніпуляція (PSK)
забезпечують когерентне перемикання між двома вибраними значеннями з
визначеною користувачем швидкістю. Їх можна активувати з передньої панелі
або цифрового інтерфейсу, як безперервно, так і кроками.
ВІДДАЛЕНЕ ПІДКЛЮЧЕННЯ
Серія A оснащена командами, сумісними зі SCPI, та
підтримкою USB-з'єднання Plug and Play. Повний доступ до програмного забезпечення Aim-TTi Test Bridge
надається безкоштовно без додаткових прихованих витрат.
Програмне забезпечення Aim-TTi Test Bridge для ПК доступне для безкоштовного завантаження з веб-сайту Aim-TTi, яке можна використовувати
для одночасного керування до 4 приладами.
КОМПАКТНИЙ РОЗМІР
Серія A розроблена з урахуванням вашого робочого простору.
Компактний розмір (213 x 230 x 98 мм (ШxГxВ)) гарантує, що вони
не займатимуть зайвого місця на вашому столі чи полиці.
НАЛАШТУВАНИЙ КОЛЬОРОВИЙ ДИСПЛЕЙ
Завдяки 6 різним кольоровим темам, серію A можна налаштувати
для імітації різних каналів за допомогою візуальної підказки або групування
певних інструментів, а для різних робочих
середовищ передбачені світлі та темні теми.
ПРЕМІАЛЬНИЙ АЛЮМІНІЄВИЙ КОРПУС
Преміальний алюмінієвий корпус не лише забезпечує надійний
захист, але й додає нотку вишуканості,
розширюючи ваші можливості тестування за допомогою обладнання,
яке поєднує функціональність, довговічність та стиль.
