GNMANTv2: Дводіапазонна багаточастотна антена
Опис GNMANTv2: Дводіапазонна багаточастотна антена
Потужна антена з сильним позасмуговим придушенням для комплексної підтримки мульти-GNSS та доповнюючих послуг
GNMANTv2 — це новітня багатодіапазонна антена Meinberg для кількох ГНСС-систем з повною підтримкою майже всіх ГНСС-сервісів, а також різноманітних регіональних та комерційних систем доповнення, включаючи L-діапазонні корекції, такі як Fugro AtomiChron®.
Це ефективне спеціалізоване антенне рішення, оптимізоване для провідних у галузі застосувань Meinberg для визначення часу та синхронізації, розміщене в характерному купольному корпусі Meinberg зі ступенем захисту IP65 для роботи за будь-якої погоди.
GNMANTv2 від Meinberg — це багатодіапазонна антена для GNSS, повністю розроблена та виготовлена Meinberg з нуля, щоб забезпечити оптимальну продуктивність для застосувань синхронізації та визначення часу.
GNMANTv2 забезпечує дводіапазонний прийом з відмінним прийомом усіх сузір'їв GNSS (GPS, GLONASS, Galileo, BeiDou), охоплюючи майже всі послуги в цих системах. Крім того, антена підтримує прийом систем доповнення, включаючи SBAS, Fugro AtomiChron® та QZSS. GNMANTv2 також має спеціальний вузькосмуговий передній фільтр для ефективного придушення позасмугових сигналів та дуже низькошумний передпідсилювач, що забезпечує максимальну якість сигналу з мінімальними перешкодами. Вбудований захист від перенапруги допомагає захистити антену від пошкоджень внаслідок перенапруги та непрямих ударів блискавки.

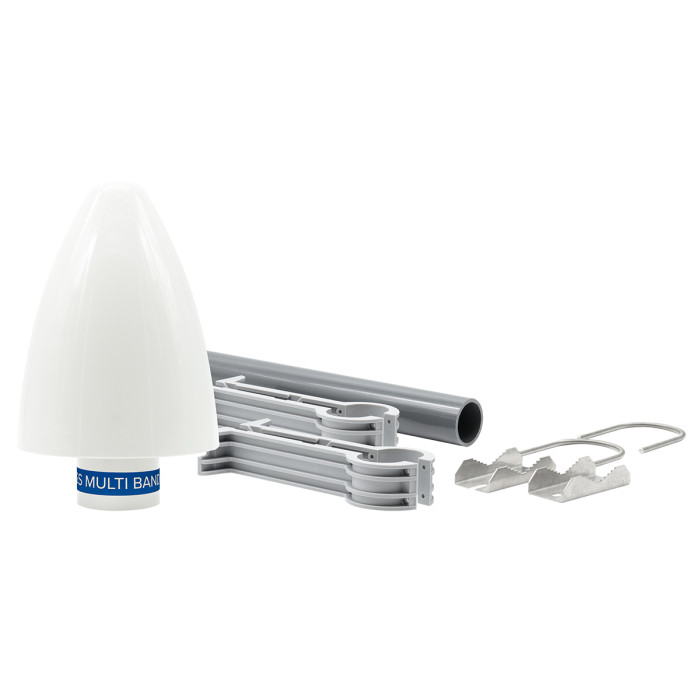

Розміщений у корпусі з литого під тиском ABS-пластику IP65 з характерною водонепроникною «грибоподібною» конструкцією Meinberg та призначений для робочих умов від -70 °C до +85 °C, GNMANTv2 забезпечує йому стійкість до суворих умов зовнішнього використання навіть за найскладніших погодних умов.
GNMANTv2 оптимізовано для використання з технологіями годинників Meinberg GNS, GNM та GXL, включаючи сервери часу LANTIME, IMS та microSync, а також з автономними мультиGNSS-приймачами Meinberg.
Характеристики GNMANTv2: Дводіапазонна багаточастотна антена
- Заземлювальний вивід для ефективного вирівнювання потенціалів
- Стабільна робота з будь-якою напругою живлення від 3,6 В до 5 В постійного струму
- Вузькосмуговий передній фільтр для ефективного придушення позасмугових сигналів, таких як LTE / 5G
- Жорстка варіація фазового центру
- Багатодіапазонний прийом для підтримки майже кожної служби GNSS
- Вбудований захист від перенапруги
- Захист ланцюга від електростатичних розрядів (15 кВ)
- Дводіапазонне рішення для ефективного придушення не-GNSS сигналів у діапазоні 1255 МГц-1524 МГц
- Високочастотний низькошаровий підсилювач (зазвичай 37 дБ)
- Дуже низький рівень шуму передпідсилювача (зазвичай < 2,0 дБ)
- Низький осьовий коефіцієнт (зазвичай < 2,0 дБ)
Сумісний з усіма опорними годинниками Meinberg типу GNS, GNM або GXL
Діапазон частот 1160 МГц - 1255 МГц (нижній діапазон)
1539 МГц - 1606 МГц (верхній діапазон)
Підтримувані сервіси GPS/QZSS
L1 1575,42 МГц
L2 1227,6 МГц
L5 1176,45 МГц
ГЛОНАСС
G1 1602 МГц
G2 1246 МГц
G3 1201 МГц
Galileo
E1 1575,42 МГц
E5a 1176,45 МГц
E5b 1207,14 МГц
BeiDou
B1 1575,42 МГц
B2a 1176,45 МГц
B2b 1207,14 МГц
Сервіси корекції L-діапазону
1539 до 1559 МГц
Загальне посилення LNA Типово 37 дБ
Роз'єм антени Роз'єм типу N
Робоча напруга від 3,6 В до 5,5 В постійного струму (напруга живлення через кабель антени)
Форм-фактор Корпус з ABS-пластику для зовнішньої установки
Заземлення Різьбовий болт M8 та шестиграна гайка для використання з відповідним кільцевим наконечником
Підсилення антени (від входу антени до радіочастотного виходу) Нижня смуга: 35 дБ +/- 2 дБ
Верхня смуга: 37 дБ +/- 2 дБ
Позасмугове придушення Нижня смуга (1160 МГц - 1255 МГц)
< 960 МГц | > 60 дБ
> 1427 МГц | > 60 дБ
Верхня смуга (1539 МГц - 1606 МГц)
< 1463 МГц | > 60 дБ
> 1710 МГц - 4700 МГц | > 70 дБ
< 4701 МГц - 6000 МГц | > 60 дБ
Фізичні розміри Див. технічний опис
Ступінь захисту IP65
Вага виробу 1,4 кг (3,1 фунта), включаючи монтажний комплект
Підтримувана температура експлуатації: від -70 °C до +85 °C (від -94 °F до 185 °F)
Зберігання: від -70 °C до +95 °C (від -94 °F до 203 °F)
Підтримувана вологість Макс. 95 % (без конденсації) при 40 °C (104 °F)
Трирічна гарантія
